| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | GFK45 |

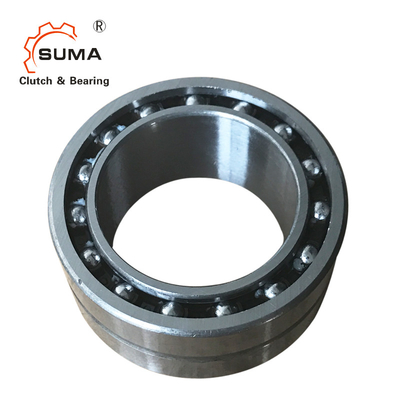

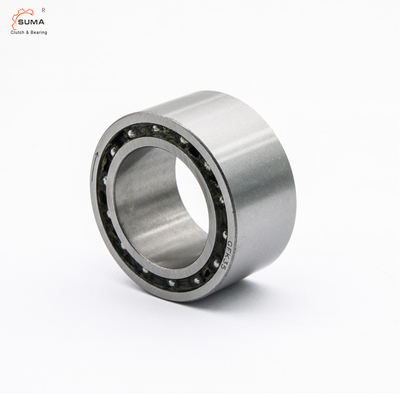

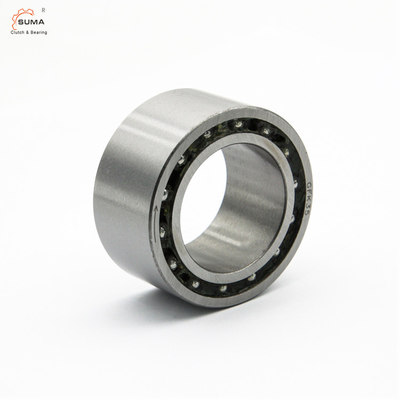

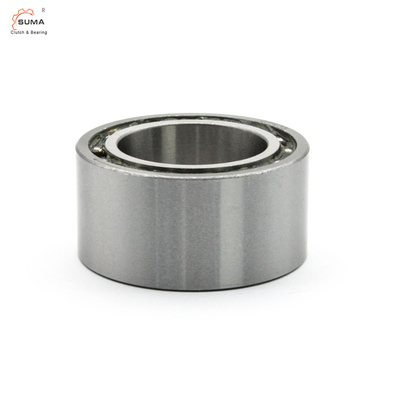

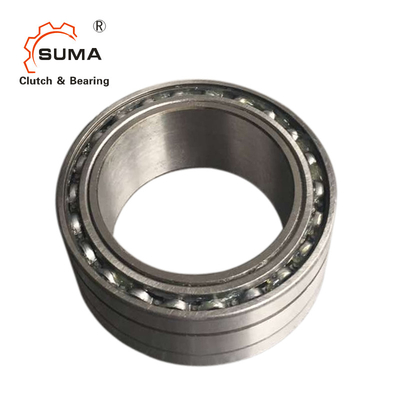

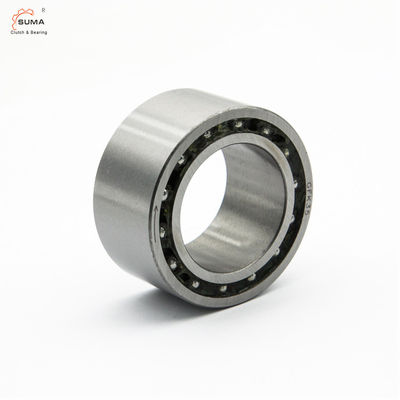

GFK45 FGK45 الاتجاه الواحد عجلة مفتوحة المشابك
خصائص محامل المشبك المتجاوزة GFK
GFK20 التشابك المفرط يمكن استخدامه ك:
1.المشابكة المفرطة
2.المقبض الخلفي
3مشبك المؤشر
أبعاد وقدراتتحميل محمولات المشبك
| النوع | الحجم |
TKN1) |
سرعات التجاوز |
محامل سلسلة
|
الحمولات | ||||||||
|
عجلات دين. |
الكرات دين. |
عجلات -أجل |
الكرات -أجل |
||||||||||
GFK |
د | nإيماكس2) | nأمازكس3) | ج | ج | ج0 | ج0 | د | (ل) | ر | |||
| [م] | [Nm] | [دقيقة-1] | [دقيقة-1] | [N] | [N] | [N] | [N] | [م] | [م] | [م] | [كيلو] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
الملاحظات
1) Tmax = 2 × TKN
انظر الاختيار الصفحة 10 إلى 13
2) تجاوزات في السباق الداخلي
3) السباق الخارجي يتجاوز
الرجوع إلى تعليمات التثبيت والصيانة الصفحات 16 إلى 19
تركيب وتوصيلGFK تجاوز محامل المشبك
صورGFK تجاوز محامل المشبك
