ميزات محامل أسطوانية بإبرة اقتحام

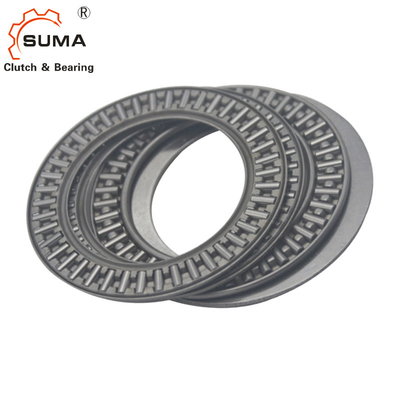

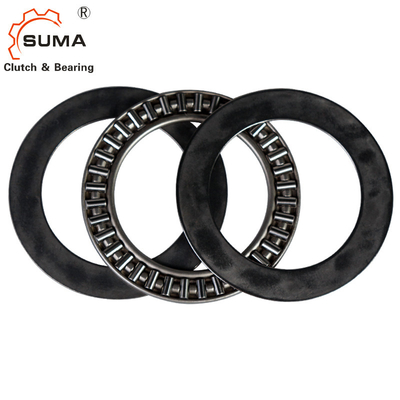

تم تجهيز محامل دفع بكرة الإبرة بقفص مستقر الشكل لتوجيه عدد كبير من بكرات الإبرة والاحتفاظ بها بشكل موثوق.تكون انحرافات قطر البكرات داخل مجموعة واحدة في حدود 2 ميكرومتر ، مما يتيح لهذه المحامل استيعاب الأحمال المحورية الثقيلة وأحمال الصدمات.توفر هذه المحامل درجة عالية من الصلابة ضمن مساحة محورية دنيا.في التطبيقات التي يمكن أن تعمل فيها وجوه مكونات الماكينة المجاورة كمجاري مائية ، لن تشغل محامل دفع الأسطوانة بالإبرة مساحة أكبر من غسالة الدفع التقليدية.
مواصفات محمل الإبرة
1) نوع محمل الإبرة: AXK ، NTA ، TC ، AS ، LS ، GS ، 51100 ، K81101 ، TRA ، TRB ، TRC ، TRD
2) مع ثقب الزيت
3) المواد: الكروم / الفولاذ المقاوم للصدأ
4) الدرع / الإغلاق: فتح
5) الدقة: ABEC-1 (P0) ، ABEC-3 (P6) ، ABEC-5 (P5)
6) مستوى الاهتزاز والضوضاء: V2، V1، Z1، Z2
7) التخليص الداخلي: C0 ، C2 ، C3
8) التعبئة: التعبئة الصناعية أو التعبئة مربع الفردية ، الكرتون ، البليت.
الأبعاد والقدرات
الفتحة ضياء |
تحمل يكتب |
البعد (مم) | تصنيف الحمل الأساسي (N) | محدود سبيد (دورة في الدقيقة) |
وزن (ز)
|
|||||
(مم) |
إبداعي يكتب |
داخلي | الخارجي | عرض | دينامية | ثابتة | شحم | زيت | ||
دي سي 1 | دي سي | د | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0.7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0.8 | |
6 | AXK 0619 تن | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
8 | AXK 0821 TN | 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AXK 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | أكس كيه 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | أكس كيه 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AXK 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AXK 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AXK 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AXK 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | 8 | |
35 | إيه إكس كيه 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AXK 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | أكس كيه 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | أكس كيه 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | أكس كيه 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | أكس كيه 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | أكس كيه 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | أكس كيه 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | أكس كيه 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | أكس كيه 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | أكس كيه 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | أكس ك 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | أكس كيه 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
أكس 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0.0016 | ||
أكس 816 | 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0.0017 | ||
أكس 1022 | 10 | 22 | 2.8 | 6200 | 15300 | 4700 | 13700 | 0.0044 | ||
أكس 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0.0068 | ||
أكس 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0.0098 | ||
أكس 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0.0257 | ||
AX 2744 | 27 | 44 | 2.8 | 13700 | 61900 | 2200 | 6200 | 0.0127 | ||
AX 4060 | 40 | 60 | 2.8 | 20000 | 110000 | 1500 | 4400 | 0.0239 | ||
أكس 4565 | 45 | 65 | 2.8 | 21000 | 123000 | 1400 | 4000 | 0.0247 | ||
AXW 10 | 10 | 27 | 3 / 3.2 | 9200 | 25500 | 6000 | 14000 | 8.3 | ||
AXW 12 | 12 | 29 | 3 / 3.2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
أكسو 15 | 15 | 31 | 3.5 / 3.2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AXW 17 | 17 | 33 | 3.5 / 3.2 | 11900 | 39500 | 4500 | 10000 | 11 | ||
أكس دبليو 20 | 20 | 38 | 3.5 / 3.2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AXW 25 | 25 | 45 | 4 / 3.2 | 14700 | 58000 | 3000 | 7000 | 19.5 | ||
AXW 30 | 30 | 50 | 4 / 3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
أكسو 35 | 35 | 55 | 4 / 3.2 | 17800 | 81000 | 1700 | 5500 | 26.6 | ||
AXW 40 | 40 | 63 | 4 / 4.2 | 28000 | 114000 | 1500 | 4700 | 39.2 | ||
أكسو 45 | 45 | 68 | 4 / 4.2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
أكسو 50 | 50 | 73 | 4.5 / 4.2 | 32000 | 143000 | 1000 | 3900 | 49.2 |
