| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | AE12 |

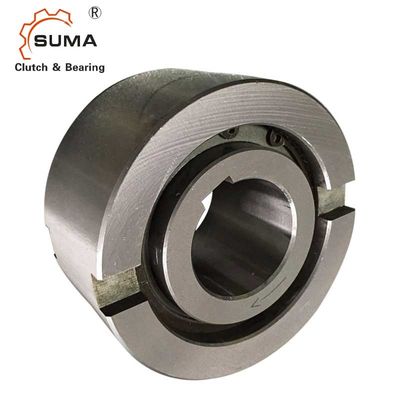

طريقة واحدة دعم Backstop Clutch Bearing NFS30 TFS30 Clutch Bearing
سمات
البيانات الفنية
| العنصر | AE12 |
| مواد | GCr15 |
| تتحمل ديا. | 12 ملم |
| ديا الخارجي. | 37 ملم |
| العرض (ب) | 20 ملم |
| قدرة عزم الدوران | 17 نيوتن |
| تجاوز السرعة المحددة (السباق الداخلي) | 3100 ص / دقيقة |
| تجاوز السرعة المحددة (السباق الخارجي) | 6000 ص / دقيقة |
| وزن | 0.11 كجم |
| طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
| يكتب | بحجم | تجاوز السرعات | وزن | سحب عزم الدوران | |||||||||||
|
AE
|
دH7 (مم) |
تيKN1 (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دh6 (مم) |
د5 (مم) |
د6 (مم) |
إل (مم) |
س (مم) |
F (مم) |
ه (مم) |
ب (مم) |
ر (مم) |
(كلغ) |
تيص
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
التركيب والاقتران
