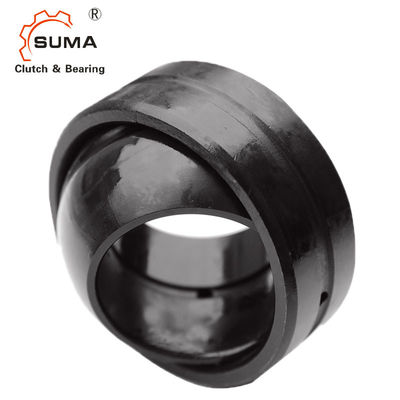

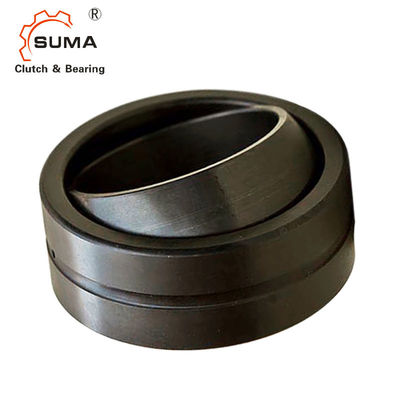

GE40DO GE40DO 2RS محمل كروي عادي فولاذي / فولاذي
سمات
1 ، المواد: الحلقات الداخلية والخارجية تحمل الفولاذ (GCr15).
2 ، المعالجة الحرارية: يتم إخماد الحلقات الداخلية والخارجية والفوسفات.

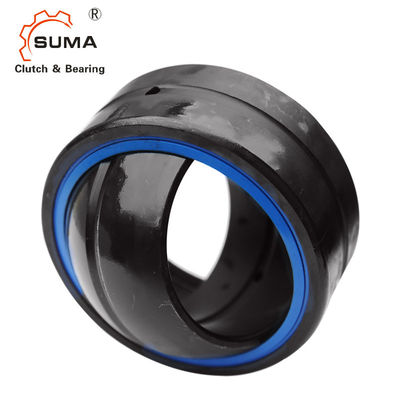

3 ، الهيكل: حلقات الختم مرفقة على كلا الجانبين.يوجد أخدود زيت وفتحة زيت في الحلقة الداخلية والخارجية. الحلقة الخارجية بها فتحة محورية.
الأبعاد والقدرات
البعد الطاولةالأبعاد بالمليمتر | ||||||||||
الفتحة ضياء.
د |
تعيين |
الجماعية
كلغ |
أبعاد | |||||||
د | د | ب | ج | DK |
α درجات |
|||||
بدون أختام | مع الأختام | |||||||||
6 | GE 6 فعل1) | - | 0،004 | 6-0،008 | 14–0،008 | 6–0،12 | 4–0،24 | 102) | 13 | |
8 | GE 8 فعل1) | - | 0،007 | 8–0،008 | 16–0،008 | 8–0،12 | 5–0،24 | 132) | 15 | |
10 | GE 10 دا1) | - | 0،012 | 10 - 0.008 | 19–0،009 | 9–0،12 | 6-0،24 | 162) | 12 | |
12 | GE 12 دا1) | - | 0،017 | 12–0،008 | 22–0،009 | 10–0،12 | 7–0،24 | 182) | 11 | |
15 | GE 15 فعل | - | 0،027 | 15–0،008 | 26 - 0.009 | 12–0،12 | 9–0،24 | 222) | 8 | |
16 | GE 16 دا4) | - | 0،044 | 16–0،008 | 30 - 0.009 | 14–0،12 | 10–0،24 | 252) | 10 | |
17 | GE 17 فعل | GE 17 هل - 2RS | 0،041 | 17–0،008 | 30 - 0.009 | 14–0،12 | 10–0،24 | 252) | 10 | |
20 | GE 20 فعل | GE 20 هل - 2RS | 0،065 | 20–0،01 | 35–0،011 | 16–0،12 | 12–0،24 | 292) | 9 | |
25 | GE 25 فعل | GE 25 هل - 2RS | 0،12 | 25–0،01 | 42-0،011 | 20–0،12 | 16–0،24 | 35،5 | 7 | |
30 | GE 30 فعل | GE 30 هل - 2RS | 0،15 | 30-0،01 | 47-0،011 | 22–0،12 | 18–0،24 | 40،7 | 6 | |
35 | GE 35 فعل | GE 35 هل - 2RS | 0،23 | 35-0،012 | 55-0،013 | 25–0،12 | 20–0،3 | 47 | 6 | |
40 | GE 40 فعل | GE 40 هل - 2RS | 0،32 | 40-0،012 | 62-0،013 | 28–0،12 | 22–0،3 | 53 | 7 | |
45 | GE 45 فعل | GE 45 هل - 2RS | 0،41 | 45–0،012 | 68-0،013 | 32–0،12 | 25–0،3 | 60 | 7 | |
50 | GE 50 فعل | GE 50 هل - 2RS | 0،53 | 50-0،012 | 75-0،013 | 35–0،12 | 28–0،3 | 66 | 6 | |
60 | GE 60 فعل | GE 60 هل - 2RS | 1 | 60 - 0.015 | 90 - 0.015 | 44–0،15 | 36–0،4 | 80 | 6 | |
70 | GE 70 فعل | GE 70 هل - 2RS | 1،5 | 70–0،015 | 105 - 0.015 | 49–0،15 | 40–0،4 | 92 | 6 | |
80 | GE 80 فعل | GE 80 هل - 2RS | 2،2 | 80 - 0.015 | 120 - 0.015 | 55–0،15 | 45–0،4 | 105 | 6 | |
90 | GE 90 فعل | GE 90 هل - 2RS | 2،7 | 90-0،02 | 130 - 0.018 | 60–0،2 | 50–0،5 | 115 | 5 | |
100 | GE 100 فعل | GE 100 هل - 2RS | 4،3 | من 100 إلى 0.02 | 150 - 0.018 | 70–0،2 | 55–0،5 | 130 | 7 | |
110 | GE 110 فعل | GE 110 هل - 2RS | 4،7 | 110 - 0.02 | 160 - 0.025 | 70–0،2 | 55–0،5 | 140 | 6 | |
120 | GE 120 فعل | GE 120 هل - 2RS | 8 | 120 - 0.02 | 180 - 0.025 | 85–0،2 | 70–0،5 | 160 | 6 | |
140 | GE 140 فعل | GE 140 هل - 2RS | 11 | 140 - 0.025 | 210 - 0.03 | 90–0،25 | 70–0،6 | 180 | 7 | |
160 | GE 160 فعل | GE 160 هل - 2RS | 14 | 160 - 0.025 | 230 - 0.03 | 105–0،25 | 80–0،6 | 200 | 8 | |
180 | GE 180 فعل | GE 180 هل - 2RS | 18،2 | 180 - 0.025 | 260 - 0.035 | 105–0،25 | 80–0،7 | 225 | 6 | |
200 | GE 200 فعل | GE 200 هل - 2RS | 28،3 | 200 - 0.03 | 290 - 0.035 | 130–0،3 | 100–0،7 | 250 | 7 | |
220 | - | GE 220 هل - 2RS | 35،4 | 220 - 0.03 | 320 - 0.04 | 135–0،3 | 100–0،8 | 275 | 8 | |
240 | - | GE 240 هل - 2RS | 39،4 | 240 - 0.03 | 340 - 0.04 | 140 - 0.3 | 100–0،8 | 300 | 8 | |
260 | - | GE 260 هل - 2RS | 51،1 | 260 - 0.035 | 370 - 0.04 | 150–0،35 | 110–0،8 | 325 | 7 | |
280 | - | GE 280 هل - 2RS | 64،6 | 280 - 0.035 | 400 - 0.04 | 155 - 0.35 | 120–0،8 | 350 | 6 | |
300 | - | GE 300 هل - 2RS | 77،3 | 300 - 0.035 | 430 - 0.045 | 165–0،35 | 120–0،9 | 375 | 7 | |
1) لا يوجد مرفق إعادة التشحيم. 2) لا يوجد أخدود تزييت على السطح الدائري الدائري الداخلي. 3) متوفر أيضًا في المجموعتين C2 و C3. 4) السعر والتسليم عند الطلب. |
