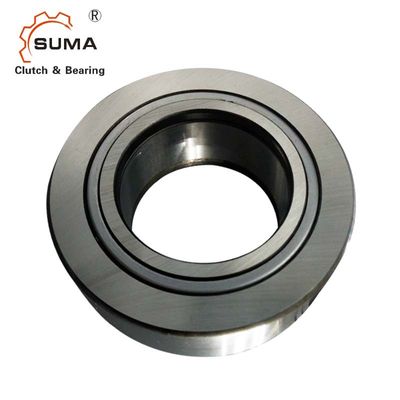

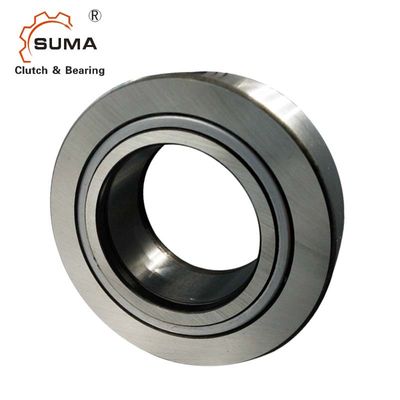

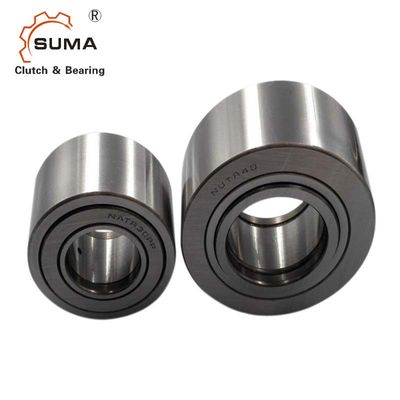

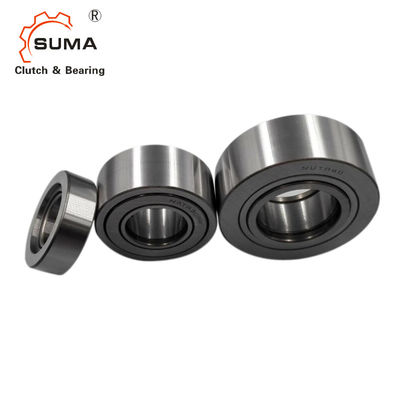

NATR10 NATV10 نير نوع الجنزير أسطواني
على الرغم من وجود مقطع عرضي أصغر ، إلا أنه يتمتع بقدرة تحميل أعلى ، ومجهزة بأسطوانة محمل إبرة رفيعة وطويلة (قطر الأسطوانة D≤5mm ، L / D≥2.5 ، L هو طول الأسطوانة) ، لذا فإن الهيكل الشعاعي مدمجة ، حجم قطرها وسعة التحميل وأنواع أخرى من المحامل ، القطر الأدنى ، خاصة بالنسبة للأبعاد الشعاعية ، هيكل الدعم المحدود.
الأبعاد والقدرات
الفتحة ضياء. |
تحمل التسمية | أبعاد الحدود | وزن | ||||||
بدون سباق داخلي |
مع سباق داخلي |
د | د | ب | ج | د 1 | روبية | ز | |
مم | مم | دقيقة | |||||||
16 | ناتر 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0.15 | 14 |
ناتف 5 | NATV 5 PP | 5 | 16 | 12 | 11 | 12 | 0.15 | 15 | |
19 | ناتر 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0.15 | 20 |
ناتف 6 | NATV 6 PP | 6 | 19 | 12 | 11 | 14 | 0.15 | 21 | |
24 | ناتر 8 | NATR 8 PP | 8 | 24 | 15 | 14 | 19 | 0.3 | 41 |
ناتف 8 | NATV 8 PP | 8 | 24 | 15 | 14 | 19 | 0.3 | 42 | |
30 | ناتر 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0.6 | 64 |
ناتف 10 | NATV 10 PP | 10 | 30 | 15 | 14 | 23 | 0.6 | 65 | |
32 | ناتر 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 |
ناتف 12 | NATV 12 PP | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 | |
35 | ناتر 15 | NATR 15 ص | 15 | 35 | 19 | 18 | 27 | 0.6 | 103 |
ناتف 15 | ناتف 15 ص | 15 | 35 | 19 | 18 | 27 | 0.6 | 105 | |
40 | ناتر 17 | NATR 17 ص | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
ناتف 17 | NATV 17 ص | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | ناتر 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
ناتف 20 | ناتف 20 ص | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | ناتر 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
ناتف 25 | NATV 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | ناتر 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
ناتف 30 | ناتف 30 ص | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | ناتر 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 635 |
ناتف 35 | NATV 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 647 | |
80 | ناتر 40 | NATR 40 ص | 40 | 80 | 32 | 30 | 66 | 1.1 | 805 |
ناتف 40 | NATV 40 ص | 40 | 80 | 32 | 30 | 66 | 1.1 | 890 | |
85 | ناتر 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 910 |
90 | ناتر 50 | NATR 50 ص | 50 | 90 | 32 | 30 | 76 | 1.1 | 960 |
ناتف 50 | NATV 50 ص | 50 | 90 | 32 | 30 | 76 | 1.1 | 990 |
