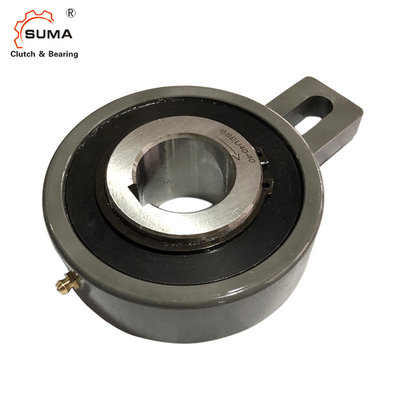

BSEU90-90 محامل القابض أحادية الاتجاه لمصعد السطل
سمات
تم تطوير سلسلة BSEU Cam Clutch كطريقة أوروبية Backstopping Cam Clutch والتي تتميز بسهولة الاستخدام.لديها بنية Cam & Roller حيث تعمل الأسطوانة كمحمل مثل صغير الحجم BS سلسلة Cam Clutch.
للسباق الخارجي شكل خاص تم دمجه مع ذراع عزم الدوران ، لذلك يلزم إيقاف الدوران فقط.
يمكنك تحديد الطراز الصحيح من أحجام تجويف مختلفة تتراوح من 20 مم إلى 90 مم في كل 5 مم.يوصى بمساندة مصعد البلد أو ناقل نقل الأطعمة المستخدم في المصنع.
الأبعاد والقدرات
العنصر | BSEU90-90 |
مواد | GCr15 |
تتحمل ديا. | 90 ملم |
ديا الخارجي. | 190 ملم |
عرض | 63 ملم |
قدرة عزم الدوران | 4700 نيوتن |
تجاوز الحد من السرعة | 250 ص / دقيقة |
وزن | 9.265-10.046 كجم |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
نموذج | حجم تجويف | عزم الدوران الاهلية (N · م) |
الأعلى. التجاوز (ص / دقيقة) سباق داخلي |
د | د 2 | L1 | إل | ب | F | ب | ن | ه | ي | دبليو مين | دبليو ماكس | |
ضياء (H7) |
كيواي | |||||||||||||||
BSEU25-20 | 20 | 6 × 2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0.999 | 0.948 |
BSEU25-25 | 25 | 8 × 3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6 × 2.8 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | 3.781 | 3.363 |
BSEU40-25 | 25 | 8 × 3.3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-30 | 30 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | |||
BSEU40-35 | 35 | 10 × 3.3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU40-40 | 40 | 12 × 3.3 | 1440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
BSEU70-45 | 45 | 14 × 3.8 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | 7.607 | 6.541 |
BSEU70-50 | 50 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | |||
BSEU70-55 | 55 | 16 × 4.3 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18 × 4.4 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20 × 4.9 | 3140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4،700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
BSEU90-80 | 80 | 22 × 5.4 | 4،700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4،700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25 × 5.4 | 4،700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
