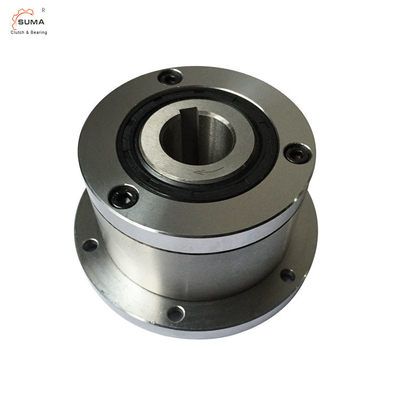

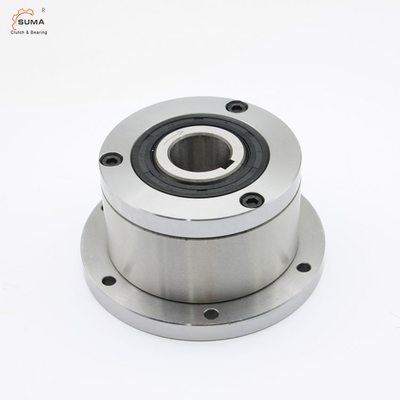

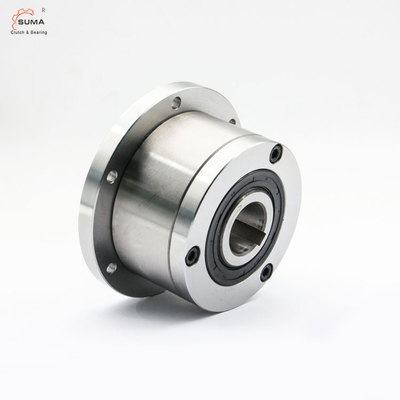

GLP...F7D7 فلانج حرة العجلات المحمولة مؤخرة المقبض GLP30F7D7
الخصائص
العجلات الحرة من طراز GL لديها 160 محامل كرة تستخدم لتركيز السباق الداخلي مع السباق الخارجي.يتم نقل قوى العزم من العمود إلى المسار الداخلي عن طريق المفتاح ومن المسار الخارجي إلى المنطقة الخارجية عن طريق المساميريجب أن تكون tolerances العمود h6 أو j6 و tolerances مفتاح السباق الخارجي h7. إما الدهون أو زيت التشحيم يجب أن يتم تطبيقها على العجلات الحرة قبل التشغيل، وفقًا للتعليمات الواردة في الصفحة 12.يتم توفير كل عجلة حرة مع غشاشات ورقية اثنين التي يجب أن يتم إدخالها بين السباق الخارجي والفلانجزإذا لم يتم استخدامها، يمكن أن تتلف عجلة الحرية بشدة.
الأبعاد والقدرات
رقم الطراز | dH7 | 6 درهم | (ل) | L2 | s | Dg | bH8 | t | سرعة الدوران | عزم الدوران | الوزن | |
ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | السباق الداخلي | سباق خارجي | Nm | كيلوغرام | |
GLP 12 F7-D7 | 12 | 62 | 42 | 20 | 10 | 70 | 4 | 2 | 4000 | 5600 | 55 | 1 |
GLP 15 F7-D7 | 15 | 68 | 52 | 28 | 11 | 76 | 5 | 3 | 3700 | 5300 | 125 | 1.4 |
GLP 20 F7-D7 | 20 | 75 | 57 | 34 | 10.5 | 84 | 6 | 3.5 | 2700 | 4600 | 181 | 1.9 |
GLP 25 F7-D7 | 25 | 90 | 60 | 35 | 11.5 | 99 | 8 | 4 | 2200 | 3600 | 288 | 2.8 |
GLP 30 F7-D7 | 30 | 100 | 68 | 43 | 11.5 | 109 | 8 | 4 | 1800 | 3300 | 500 | 3.7 |
GLP 35 F7-D7 | 35 | 110 | 74 | 45 | 13.5 | 119 | 10 | 5 | 1500 | 3000 | 735 | 4.7 |
GLP 40 F7-D7 | 40 | 125 | 86 | 53 | 15.5 | 135 | 12 | 5 | 1200 | 2600 | 1040 | 7.1 |
GLP 45 F7-D7 | 45 | 130 | 86 | 53 | 15.5 | 140 | 14 | 5.5 | 1000 | 2400 | 1125 | 7.4 |
GLP 50 F7-D7 | 50 | 150 | 94 | 64 | 14 | 160 | 14 | 5.5 | 850 | 2200 | 2125 | 10.4 |
GLP 55 F7-D7 | 55 | 160 | 104 | 66 | 18 | 170 | 16 | 6 | 750 | 2000 | 2625 | 13.4 |
GLP 60 F7-D7 | 60 | 170 | 114 | 78 | 17 | 182 | 18 | 7 | 650 | 1900 | 3500 | 15.9 |
GLP 70 F7-D7 | 70 | 190 | 134 | 95 | 18.5 | 202 | 20 | 7.5 | 550 | 1700 | 5750 | 20.8 |
GLP 80 F7-D7 | 80 | 210 | 144 | 100 | 21 | 222 | 22 | 9 | 500 | 1600 | 8500 | 27.1 |
GLP 90 F7-D7 | 90 | 230 | 158 | 115 | 20.5 | 242 | 25 | 9 | 450 | 1500 | 14500 | 40 |
GLP 100 F7-D7 | 100 | 270 | 182 | 120 | 30 | 282 | 28 | 10 | 350 | 1250 | 20000 | 67 |
GLP 120 F7-D7 | 120 | 310 | 202 | 140 | 30 | 322 | 32 | 11 | 300 | 1100 | 25000 | 82 |
GLP 130 F7-D7 | 130 | 310 | 212 | 152 | 29 | 322 | 32 | 11 | 250 | 1000 | 31250 | 94 |
GLP 150 F7-D7 | 150 | 400 | 246 | 180 | 32 | 412 | 36 | 12 | 200 | 800 | 70000 | 187 |
