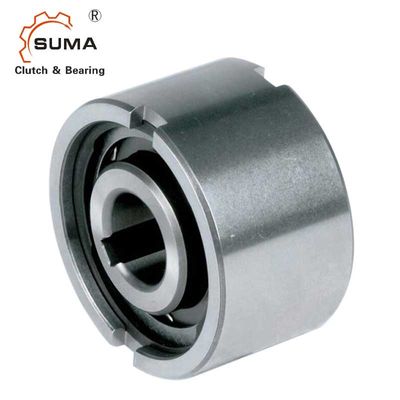

UF Series UF30 30 * 90 * 48MM Freewheel Clutch One Way Bearings Factory
ميزاتعجلة حرة القابض طريقة واحدة محامل
العجلات الحرة من سلسلة UF لا تتمحور حول نفسها.لذلك من الضروري وضع واحد أو اثنين من المحامل بجوار العجلة الحرة بحيث يمكن للسباق الخارجي الدوران مركزيًا إلى السباق الداخلي
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح ومن السباق الخارجي إلى المقاعد عن طريق ساحبات أمامية.
يجب أن يكون تفاوت العمود إما h6 أو j6 ؛يجب أن تكون التفاوتات المسموح بها للجلوس إما H7 أو G7.عند عدم استخدام الساحبات الأمامية ، يجب أن يكون تفاوت الجلوس K6.
قبل وضعها في الخدمة ، يجب تشحيم العجلات الحرة بمواد تشحيم مناسبة باتباع الإرشادات الواردة في الصفحة 12. تزييت الزيت ضروري عند الوصول إلى عدد كبير من الدورات في الوضع المحايد.
أبعاد وقدراتعجلة حرة القابض طريقة واحدة محامل
يكتب | مقاس | تجاوز السرعات | وزن | ||||||||
UF | دH7 | تيKN1) | نإيماكس2) | نأماكس3) | دn6 | د5 | د6 | إل | ر | بH11 |
|
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 10 إلى 13
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
التركيب والاقتران
