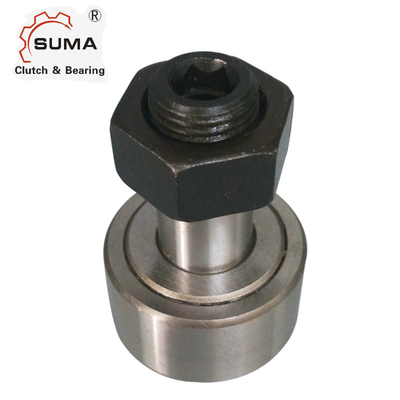

MCFR سلسلة محامل نوع كام أتباع مع مسمار MCFR16 MCFR16SBX
ميزاتأتباع كام نوع القفص
الحلقة الخارجية لمحمل MCFR Cam Follower تتبنى محمل أسطواني كامل مع جدار خارجي سميك.القطر الخارجي للأسطوانة له شكل أسطواني وقوس ، والذي يمكن تصميمه ليتناسب مع سطح المجرى المائي وفقًا للتطبيق.مع هذه الحلقة الخارجية ، يمكن للبكرات أن تتدحرج مباشرة على مضمار السباق ويمكن أن تتحمل الأحمال الثقيلة وأحمال الصدمات.
يتكون محمل البكرة من الأسطوانة الرئيسية ، الأسطوانة الجانبية ، رأس العمود ولوحة الغطاء.
المعلمة الفنية لـ MCFR Cage Type Cam Follower
غير محكم BRG.لا. (1) |
مختوم BRG.لا. (1) |
الأسطوانة ديا.RD نوم. (2) |
أسطوانة العرض دبليو +0.00 -0.12 |
STUD DIA. SD نوم.(3) |
STUD L'GTH. SL نوم. |
إجمالي الطول لتر نوم. |
لوحة نهاية تمديد ه نوم. |
مسلك |
مسلك الطول TL دقيقة. |
ثقب الزيت |
|
(HC) نوم. |
(عالية الدقة) نوم. |
||||||||||
مم | مم | مم | مم | مم | مم | مم | مم | مم | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0.6 | م 6 × 1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0.6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0.6 | م 10 × 1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0.6 | م 10 × 1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S. MCF-26-س |
26 | 12 | 10 | 23 | 36 | 0.6 | م 10 × 1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0.6 | م 10 × 1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S. MCF-30-س |
30 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-س |
32 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
مسلسل | ميزات البناء |
MCF MCFE MCF-X MCF-B و MCF-BX MCF-S و MCF-SBX MCFR MCFRE MCFR-X MCFR-B و MCFR-BX MCFR-S و MCFR-SBX MCFD MCFDE MCFD-X |
مجموعة كاملة من بكرات الإبرة مع طوق غريب الأطوار بقطر خارجي أسطواني مع فتحة سداسية مع الأختام بكرات إبرة محبوسة مع طوق غريب الأطوار بقطر خارجي أسطواني مع فتحة سداسية مع الأختام بكرات أسطوانية كاملة مع طوق غريب الأطوار بقطر خارجي أسطواني |
