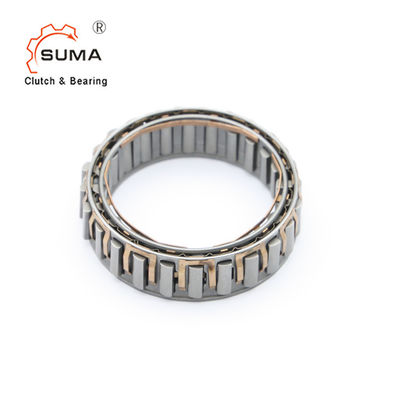

GP سلسلة GP4445A تجاوز القابض طريقة واحدة تحمل Sprag
مقدمة مختصرة
سلسلة GP ... عبارة عن قفص به عناصر تلامس تعمل كعجلة حرة على سباقات تقاس أساسًا بالبوصة.
توفر الأبعاد الأصغر وعزم الدوران العالي في ناقل الحركة بعض الحلول التقنية والموفرة للتكلفة المثيرة للاهتمام.
يزيد تركيب أقفاص متعددة جنبًا إلى جنب من عزم الدوران.
من الضروري وضع واحد أو اثنين من المحامل بجانب العجلة الحرة بحيث يمكن للسباق الخارجي الدوران مركزيًا إلى السباق الداخلي.
عندما يتم تشكيل السباق المنزلق في المقاعد أو على الأعمدة ، فإن المواصفات التالية
1) يجب الالتزام بصلابة سطح HRC 60/62
2) الحد الأدنى لعمق التقسية 1 مم بعد الطحن
3) ضمان دوران السباقات متحدة المركز
4) تزييت مناسب للتطبيق.
الأبعاد والقدرات
| مقاس | عزم الدوران | تجاوز السرعات [دقيقة -1] |
Øa + 0،008 - 0.005 |
Øc ± 0،013 |
Sprag الفضاء | هدقيقة | Ødmin | Øbmax | عدد المقاطع | عدد sprags | وزن | |
| تيKN1[نيوتن متر] | نإيماكس2 | نأماكس2 | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
| GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| GP3175 (3 ج) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
| GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| GP4127 (3 ج) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
| GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| GP4972 (4 ج) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
| GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| GP5476A (4 ج) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| GP5476B (4 ج) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| GP5476C (4 ج) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
| GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| GP7221 (5 ج) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
| GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| GP7221B (5 ج) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| GP7969C (5 ج) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
| GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
| GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| GP10323A (3 ج) * | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
| GP12334C * | 4800 | 1500 | 750 | 123.34 ** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
| GP12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
