مكان المنشأ | الصين |
اسم العلامة التجارية | SUMA |
إصدار الشهادات | ISO SGS |
رقم الموديل | UHF20 UHF25 |

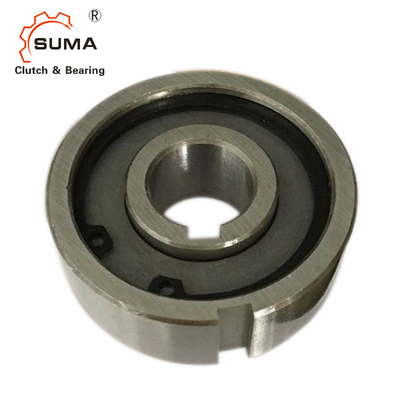

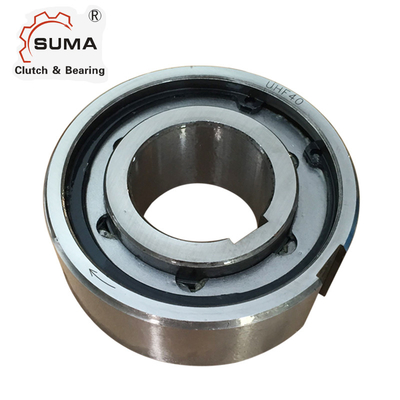

UHF سلسلة UHF20 UHF25 طريقة واحدة محامل كام القابض
سمات
سلسلة UHF هي عبارة عن عجلة حرة غير مدعومة من نوع sprag.تحمل هي دعم المحور وحمل شعاعي.يجب أيضًا توفير التشحيم والختم عن طريق التثبيت.
السباق الداخلي مرتبط بالعمود.يتمتع العرق الخارجي بتسامح إيجابي n6 ، لإعطاء ضغط مناسب في مبيت H7.
الأبعاد والقدرات
يكتب | البعد | كيواي (خارجي جرس) |
Keyway (الحلقة الداخلية) | اسمى، صورى شكلى، بالاسم فقط عزم الدوران نانومتر |
وزن كلغ |
||
د | د | ب | ب × ر | B1 × t1 | |||
UHF12 | 12 | 37 | 20 | 6 × 2.5 | 4 × 1.7 | 42 | 0.115 |
UHF14 | 14 | 42 | 19 | 5 × 1.6 | 5 × 2.3 | 46 | 0.139 |
UHF16 | 16 | 42 | 19 | 5 × 1.6 | 5 × 1.7 | 47 | 0.132 |
UHF17 | 17 | 47 | 19 | 6 × 2 | 5 × 2.3 | 75 | 0.167 |
UHF18 | 18 | 60 | 20 | 6 × 2.5 | 6 × 2.5 | 105 | 0.287 |
UHF20 | 20 | 60 | 20 | 6 × 2.5 | 6 × 2.7 | 105 | 0.277 |
UHF25 | 25 | 62 | 24 | 8 × 2.5 | 8 × 2 | 142 | 0.285 |
UHF30 | 30 | 72 | 27 | 10 × 2.6 | 8 × 2 | 227 | 0.513 |
UHF35 | 35 | 80 | 31 | 12 × 4 | 10 × 2.5 | 230 | 0.718 |
UHF40 | 40 | 80 | 39 | 12 × 2.8 | 10 × 2.5 | 429 | 0.823 |
UHF45 | 45 | 105 | 36 | 14 × 3 | 10 × 3 | 572 | 1.6 |
UHF50 | 50 | 130 | 36 | 14 × 5 | 14 × 3.8 | 690 | 2.49 |
UHF60 | 60 | 130 | 46 | 14 × 5 | 14 × 3.5 | 1030 | 2.88 |
UHF70 | 70 | 150 | 46 | 14 × 5 | 14 × 3.5 | 1470 | 4.6 |
UHF90 | 90 | 180 | 90 | - | 25 × 5.4 | 3281 | 11.11 |
ملاحظات
ASNU8-12 ، مفتاح ASNU200 إلى DIN 6885. 1 ،
أحجام أخرى إلى DIN 6885.3
1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
مثال تصاعد
