تحمل الأسطوانة مخلب
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | US55 AS55 |

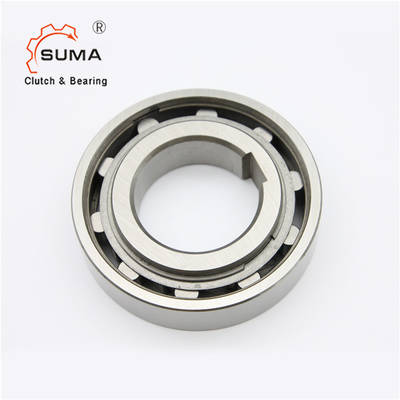

الولايات المتحدة سلسلة US55 AS55 Backstop Clutch Freewheel أسطواني
سمات
العجلات الحرة من سلسلة الولايات المتحدة لا تتمحور حول الذات.لذلك من الضروري وضع واحد أو اثنين من المحامل بجانب العجلة الحرة بحيث يمكن للسباق الخارجي الدوران مركزيًا إلى السباق الداخلي.
العجلات الحرة الأمريكية لها محامل كروية بنفس أبعاد السلسلة 62.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح ومن السباق الخارجي إلى المقاعد عن طريق تداخل يتناسب مع تفاوت r6 للقطر الخارجي.
يجب أن يكون تحمل العمود إما h6 أو j7 ؛يجب أن تكون التفاوتات المسموح بها للجلوس إما H7 أو J6.
قبل وضعها في الخدمة ، يجب تشحيم العجلات الحرة بمواد تشحيم مناسبة تتبع
التعليمات الواردة في الصفحة 12. التشحيم بالزيت ضروري عند الوصول إلى عدد كبير من الدورات في الوضع المحايد.
الأبعاد والقدرات
| يكتب | مقاس |
TKN1) |
تجاوز السرعات |
وزن
|
سحب عزم الدوران | |||||||
| الولايات المتحدة (NSS) | درهم 7 | نيماكس 2) | نامكس 3) | د 6 | د 5 | إل | س | ه | F | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
ملاحظات:
AS6 بدون مفتاح.ØD = -0-0،009
مفتاح AS8-12 إلى DIN 6885.1.
أحجام أخرى لـ DIN 6885.3
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
أبعاد التركيب مطابقة لسلسلة الكرات 62
مثال تصاعد
