| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | CCFH-1 3/4-SB |

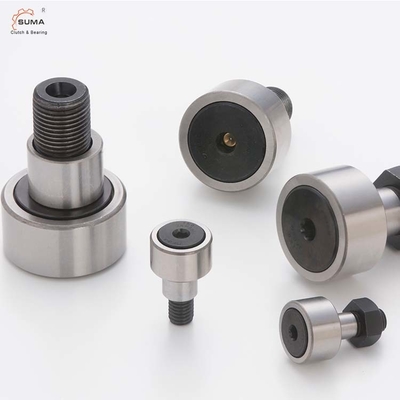

CCFE-SB سلسلة غريب الأطوار مسمار كام المحامل CCFH-1 3/4-SB
البيانات الفنية
الأبعاد والقدرات
|
BRG.رقم. |
الأسطوانة ديا. (بحث وتطوير) +.000 -.001 |
أسطوانة العرض (ث) +.000 -.005 |
دفع. LGTH. (G *) +.000 -010 |
دفع.DIA. (دينار بحريني) ± .001 |
STUD L'GTH. (SL) |
دقيقة.THR'D LGTH. (TL) |
بخير THR'DS. |
ECC. |
LUB.مناسب الحجم (F) |
** ريكوم.القنب عزم الدوران LBS.- في. |
الأعلى.ثابتة القدرة LBS. |
الأساسي DYN. تصنيف LBS. |
| CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1 / 4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1 / 4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | .060 | ① 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | .060 | ① 1/4 | 5000 | 44770 | 29985 |
سمات
غريب الأطوار مسمار كام أتباع المحامليتضمن هيكلًا مضغوطًا متعددًا ودقة دوران عالية وأنواعًا كبيرة وقدرة واسعة على التكيف وسهولة التركيب ويمكن أن يتحمل حمولة شعاعية عالية وحمل صدمات معين ويستخدم على نطاق واسع في أدوات الماكينات وآلات المعادن والنسيج والطباعة وخطوط المعالجة وما إلى ذلك.
غريب الأطوار مسمار كام أتباع المحاملتتكون من حلقة خارجية ذات جدار سميك مُشكلة آليًا ، أو بكرات إبرة أو مجموعات أسطوانية أسطوانية ، أو توجيه قفص أو بكرة إبرة مكملة كاملة ، أو حلقة داخلية أو برغي وختم.
