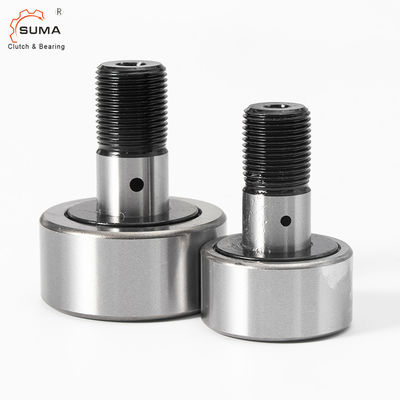

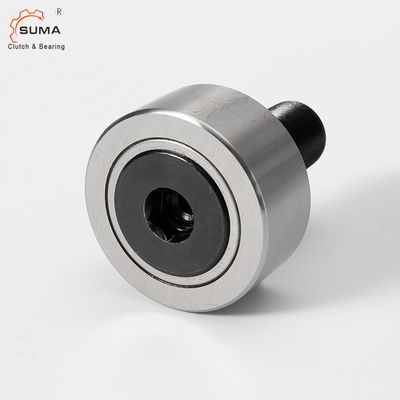

CFH-B & CFH-SB سلسلة CFH-5/8-SB مجنزرة عمود الحدبات مع فتحة سداسية
ميزاتأتباع عمود الحدبات
CFH-1-B مع أتباع كاميرا Hex Hole شديد التحمل
CFH-1-SB متابع كامة Seald و Hex Hole شديد التحمل.
تتمثل الوظائف النموذجية لمتابع الكاميرا في توفير دعم مضاد للاحتكاك للحركة الخطية أو لمتابعة سطح الكاميرا.
تم تصميم SUMA Stud Cam Follower لتحمل الصدمات المتقطعة ومتطلبات التحميل والدقة المرتبطة بهذه التطبيقات.
تطبيقأتباع عمود الحدبات
الأغذية والمشروبات | معدات التغليف | مناولة مواد الوحدة |
مصانع السيارات | التنقيب عن النفط | مصانع الصلب |
نسيج / طباعة | معدات الأتمتة | أدوات الآلة |
البيانات الفنية لـأتباع عمود الحدبات
الأبعاد والقدرات
مغسول BRG. لا. |
مختوم BRG. لا. |
أسطوانة DIA (بحث وتطوير) |
أسطوانة العرض (ث) |
عشيق DIA (SD) |
عشيق الطول (SL) |
دقيقة. مسلك الطول (TL) |
بخير مسلك |
ثقب الزيت | لوب مناسب بحجم (F) |
RRCOM. CL AMPING عزم الدوران LBS. في |
الأعلى ثابتة سعة LBS. |
الأساسي دين. تقييم LBS. |
|
الفجوة المركز (HC) |
الفجوة ضياء (HD) |
||||||||||||
CFH-1/2-ب | CFH-1/2-ب | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | 35 | 1580 | 680 | |||
CFH-9/16-ب | CFH-9/16-ب | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | 35 | 1580 | 680 | |||
CFH-5/8-ب | CFH-5/8-ب | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | 90 | 2480 | 955 | |||
CFH-11/16-ب | CFH-11/16-ب | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | 90 | 2480 | 955 | |||
CFH-3/4-ب | CFH-3/4-ب | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH-7/8-ب | CFH-7/8-ب | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH-1-ب | CFH-1-ب | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH-1 1/8-ب | CFH-1 1/8-ب | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH-1 1/4-ب | CFH-1 1/4-ب | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH-1 3/8-ب | CFH-1 3/8-ب | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH-1 1/2-ب | CFH-1 1/2-ب | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH-1 5/8-ب | CFH-1 5/8-ب | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH-1 3/4-ب | CFH-1 3/4-ب | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH-1 7/8-ب | CFH-1 7/8-ب | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH-2-ب | CFH-2-ب | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH-2 1/4-ب | CFH-2 1/4-ب | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH-2 1/2-ب | CFH-2 1/2-ب | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH-2 3/4-ب | CFH-2 3/4-ب | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH-3-ب | CFH-3-ب | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH-3 1/4-ب | CFH-3 1/4-ب | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH-3 1/2-ب | CFH-3 1/2-ب | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3 / 4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH-4-ب | CFH-4-ب | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
