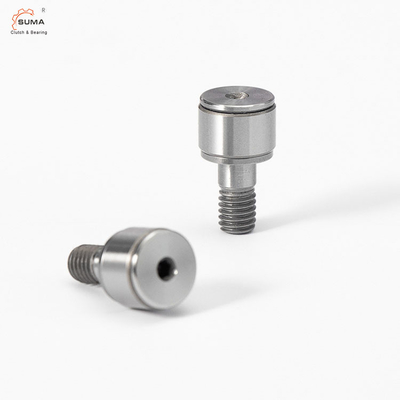

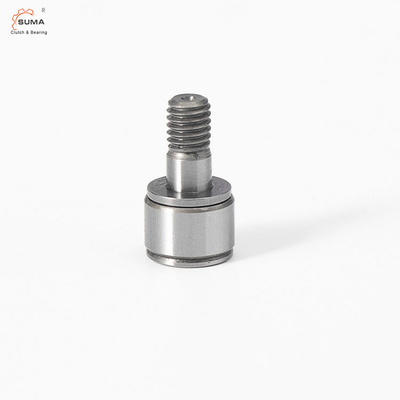

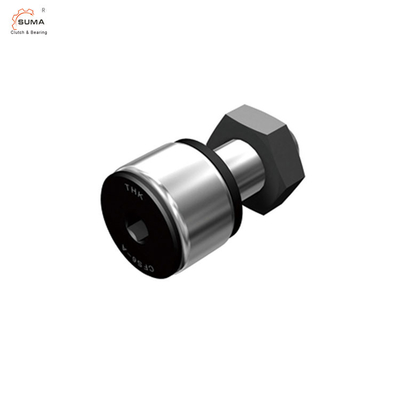

الحلقة الخارجية المدمجة من النوع Cam Follower CFS4V CFS4A CFS4V-A
البيانات الفنية
أتباع الكامة عبارة عن محامل ذات مسمار يتضمن بكرات إبرة في حلقة خارجية سميكة الجدران.تم تصميم هذه المحامل للدوران الدائري الخارجي ، ولها أداء دوراني فائق مع معامل احتكاك صغير.
أيضًا ، تم تصميم أتباع الكامة بحيث يكون لديهم حد أدنى من الخلوص الداخلي الشعاعي لزيادة منطقة التحميل ، وتقليل تأثير أحمال الصدمات وضمان عمر طويل مستقر.
· نوع مصغر
· سلسلة CFSV
فئة | أتباع كام | نوع الأسطوانة | حلقة خارجية أسطوانية |
---|---|---|---|
القطر الخارجي د (Ø) | 8 | عرض الحلقة الخارجية C (مم) | 5 |
خيط (مم) | M4 × 0.7 | طرق التثبيت | مقبس سداسي على جانب الرأس فقط |
مادة | الكربون الصلب | بطانة الأسطوانة | لا |
نوع أتباع الكاميرا | اساسي | عشيق | مع مربط |
وحدة | النظام المتري | طريقة توجيه الأسطوانة | نوع الأسطوانة الكاملة |
تصنيف الحمل الديناميكي الأساسي (kN) | 2.35 | تصنيف الحمل الأساسي الثابت (kN) | 3.04 |
هيكل الختم | بدون الختم | سعة تحميل المسار (kN) | 0.77 |
وشملت تركيب شحم مخصص | لا | الأعلى.الحمولة المسموح بها (kN) | 0.78 |
الأبعاد والقدرات
