تحمل Backstop
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | GVG50 GVG60 GVG70 |

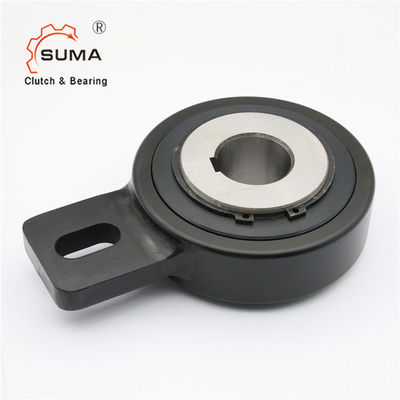

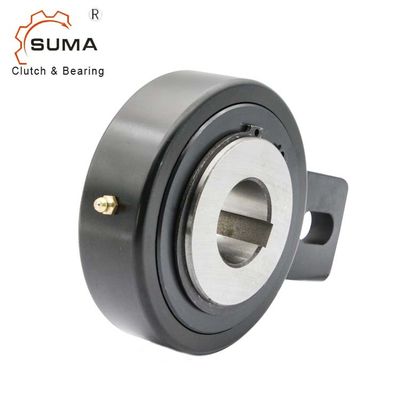

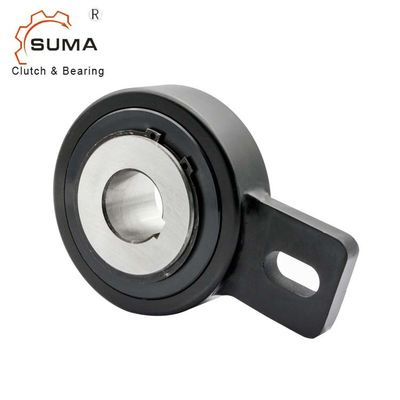

GVG سلسلة Sprag نوع طريقة واحدة القابض Freewheel Backstop GVG50 GVG60 GVG70
سمات
مساند العجلات الحرة من سلسلة GVG مزودة بأقفاص سبراج ، تتمحور بين السباق الداخلي والعرق الخارجي عن طريق الشجيرات.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مفتاح.
يجب أن يكون تحمل العمود h6.
عند استخدام دعامة العجلة الحرة كجهاز غير رجعي ، يجب وضع الرافعة المثبتة في السباق الخارجي بين قوسين ؛وإلا يجب إدخال دبوس في الفتحة الملتفة.
عندما يتم قفل دعامة العجلة الحرة بإطار الآلة ، فإنها توقف دوران العجلة الحرة في الأدغال ، يجب إعطاء الرافعة قدرًا معينًا من الخلوص للسماح بالحركة المحورية.
يتم توريد دعامة العجلة الحرة بعد تشحيمها.
الأبعاد والقدرات
| نموذج |
درهم 7 مم |
د مم |
إل مم |
ب 1 مم |
إل1 مم |
ب2 مم |
أنا2 مم |
أنا3 مم |
أنا4 مم |
وزن كلغ |
السرعة القصوى |
عزم الدوران نانومتر |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
كايي دين 6885
2) السرعة القصوى المسموح بها
