| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FPD453Z FPD463Z FPD473Z |

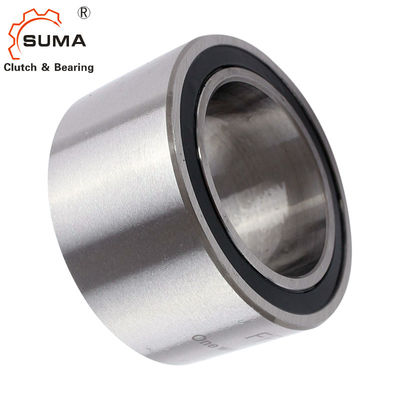

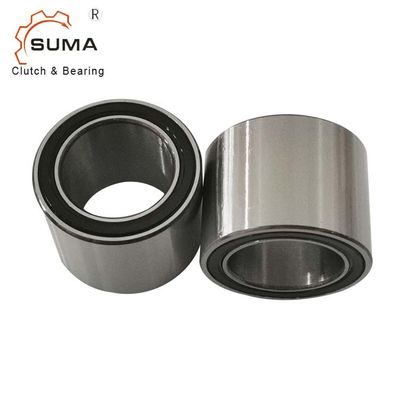

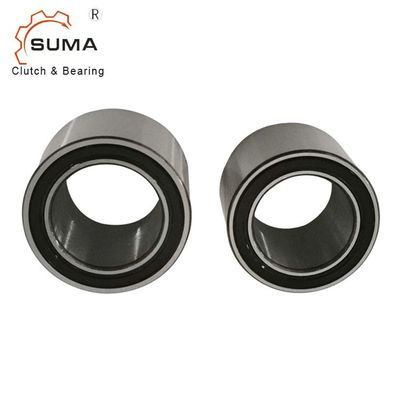

FPD453Z FPD463Z FPD473Z طريقة واحدة اجتياح عجلة حرة تحمل القابض
سمات
تحمل: يتضمن القابض العجلة الحرة محامل كروية وبكرات ، وليس من الضروري دعم محمل خارجي إضافي.
تحامل الاتجاه: يشير السهم الموجود على الحلقة الداخلية إلى اتجاه تثبيت الحلقة الداخلية.
درجة حرارة التشغيل:الأعلى.100 درجة مئوية
تشحيم: التشحيم بالزيت مدى الحياة العملية
تفاوتات التثبيت: رمح h5 ؛المحور H6
أجزاء التزاوج
تصلب وطحن أجزاء التزاوج ليست ضرورية.قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.
عناصر
عنصر إدخال القابض عجلة حرة FE 400 Z ·
الحلقات تحمل فولاذيًا ومصلبًا وأرضيًا حلقة داخلية اضغط على الملاءمة الحلقة الخارجية اضغط على الملاءمة ·
محامل كروية متكاملة ·
أسطواني RL 400 ·
تزييت التشحيم بالزيت مدى الحياة ·
البيانات الفنية
الأبعاد والقدرات
| نموذج | د | د | دبليو | تنوم | nmax | سيدين. | القسطات. | وزن | رقم الصنف. |
| [مم] | [مم] | [مم] | [نيوتن متر] | [دورة في الدقيقة] | [ن] | [ن] | [كلغ] | ||
| FPD 427 م | 15 | 31 | 34 | 94 | 2000 | 7،679 | 6،397 | 0.09 | 306516 |
| FPD 427 ز | 15 | 31 | 34 | 84 | 2000 | 7،679 | 6،397 | 0.09 | 306517 |
| FPD 432 م | 20 | 36 | 34 | 133 | 1800 | 8104 | 7241 | 0.12 | 306518 |
| FPD 432 زد | 20 | 36 | 34 | 121 | 1800 | 8104 | 7241 | 0.12 | 306519 |
| FPD 437 م | 25 | 41 | 34 | 176 | 1700 | 9201 | 8142 | 0.15 | 306520 |
| FPD 437 زد | 25 | 41 | 34 | 160 | 1700 | 9201 | 8142 | 0.15 | 306521 |
| FPD 442 م | 30 | 46 | 34 | 223 | 1500 | 10247 | 10708 | 0.18 | 300696 |
| FPD 442 زد | 30 | 46 | 34 | 208 | 1500 | 10247 | 10708 | 0.18 | 300697 |
| FPD 448 م | 35 | 53 | 34 | 286 | 1300 | 11،642 | 13،440 | 0.23 | 306524 |
| FPD 448 زد | 35 | 53 | 34 | 262 | 1300 | 11،642 | 13،440 | 0.23 | 306525 |
| FPD 453 م | 40 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.26 | 300702 |
| FPD 453 زد | 40 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.26 | 300700 |
| FPD 463 م | 50 | 68 | 34 | 461 | 1100 | 13070 | 17،063 | 0.34 | 306534 |
| FPD 463 زد | 50 | 68 | 34 | 428 | 1100 | 13070 | 17،063 | 0.34 | 306535 |
| FPD 473 م | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
| FPD 473 زد | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
