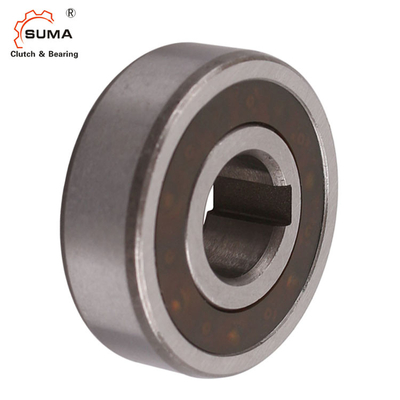

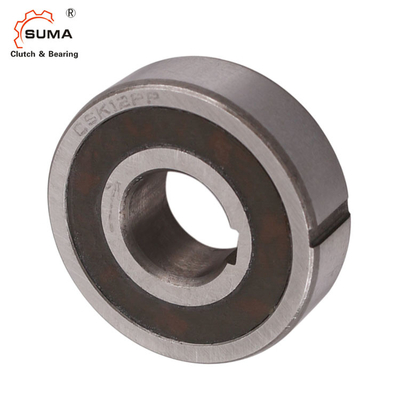

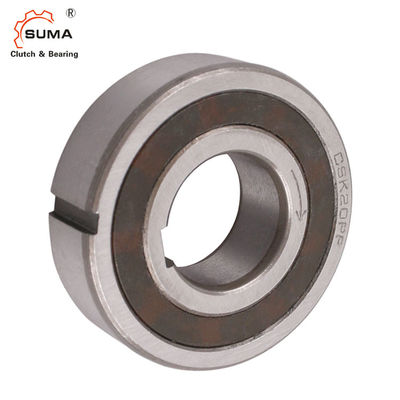

CSK20 CSK20P CSK20PP 20 * 47 * 14 مم طريقة واحدة Kyeway تحمل مخلب Backstop
إن محمل كروي أحادي الاتجاه CSK20 مع قابض مسند خلفي حر برشاش مصنوع من فولاذ الكروم ، ومختوم مزدوجًا ، وله قفص فولاذي.يبلغ قطرها الداخلي 20 مم وقطرها الخارجي 47 مم وعمقها 14 مم.
محمل الكرة ذو الصف الواحد مناسب للتطبيقات التي تدعم الأحمال الشعاعية.السباقات الداخلية والخارجية لهذا المحمل مصنوعة من فولاذ الكروم لقوة التحمل ومقاومة التشوه تحت الأحمال الثقيلة.
لديها خلوص داخلي شعاعي عادي للتطبيقات التي لا تنطوي على تمدد حراري أو دقة غير نمطية.الأختام المطاطية على جانبي المحمل تحافظ على مواد التشحيم بالداخل والملوثات.القفص الفولاذي يفصل بين البكرات بشكل متساوٍ لتقليل الاحتكاك والاهتزاز والضوضاء.يحتوي هذا المحمل على محمل قابض سبراغ يدور في اتجاه واحد فقط لتوفير وظائف الدعم للتطبيقات التي تتطلب وقف الدوران دون التراجع.
تستخدم المحامل الدوارة عناصر متدحرجة للحفاظ على الفصل بين الأجزاء المتحركة لتقليل الاحتكاك الدوراني ودعم الأحمال الشعاعية والمحورية.يمكن أن تكون هذه العناصر أحد الأنواع التالية: كرة أو أسطوانية أو كروية أو أسطوانية أو إبرة أو مغزل أو مدبب.جميع المحامل المتدحرجة مفتوحة أو محمية أو مختومة.يتم تزييت المحامل محكمة الغلق بالزيت أو الشحوم في مصنع المحامل ، بينما من المفترض أن يتم تشحيم المحامل المفتوحة والمغطاة في مكانها ، مع إعادة التطبيق الدوري للتشحيم ، بناءً على الاستخدام.يحمي الدرع أجزاء العمل من المحمل من الحطام البيئي الذي قد يتم إدخاله ويمكن أن يقلل من سرعة محمل الكرة وعمرها.تستخدم المحامل الدوارة في مجموعة من التطبيقات من الآلات الزراعية إلى معدات النقل ، والروبوتات ، ومعدات طب الأسنان ، والمصاعد ، وطواحين الدرفلة ، وأعمدة دفة السفن ، والكسارات الكلية ، من بين أشياء أخرى.
الأبعاد والقدرات
يكتب | مقاس | سلسلة تحمل | تحمل الأحمال | وزن | سحب عزم الدوران | |||||||
متحرك | ثابتة | |||||||||||
CSK..P | د | TKN1) | nmax | د | إل | ب | ر | ج | C0 | TR | ||
[مم] | [نيوتن متر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [كن] | [كن] | [كلغ] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
