| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO |
| رقم الموديل | CSK40 CSK40P CSK40PP CSK40-2RS |

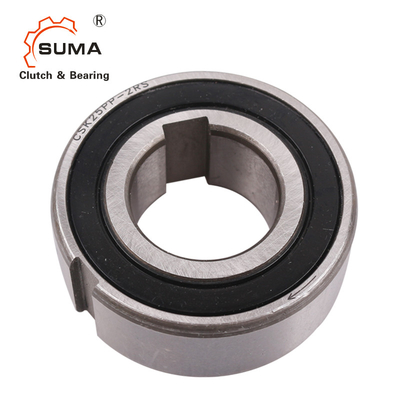

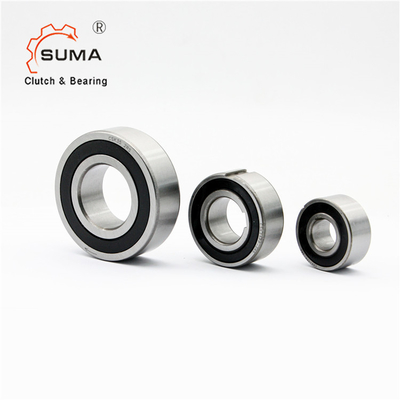

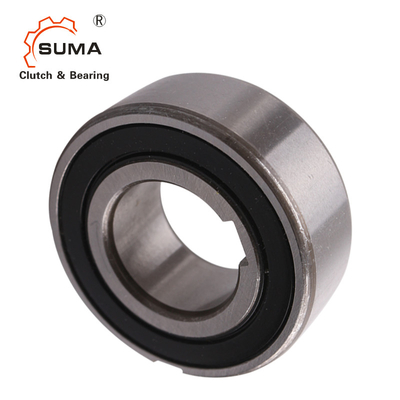

CSK40 CSK40P CSK40PP CSK40-2RS محامل القابض أحادية الاتجاه
مخاوف
أنواع CSK و CSK ... 2RS هي عجلات حرة من نوع sprag مدمجة في 62 .. سلسلة الكرات (باستثناء الحجم 40).
يتم دعمها وتحويلها إلى شحم مشحم ومحمي من الغبار الذي يزيد عن 0.3 مم.
بالإضافة إلى نموذج CSK الأساسي ، اكتب CSK..P يتميز بمسار رئيسي في السباق الداخلي.
لهذا السبب يمكن أن تكون مرتبطة بعمود التسامح k6.لا يزال يتعين الضغط على العرق الخارجي في مبيت صلب لتحمل N6.
يتميز CSK..PP بمسار رئيسي على كل من السباق الداخلي والخارجي.
التفاوتات المسموح بها في التركيب هي h6 على العمود و H6 في مبيت صلب.
يرجى الاتصال بنا عندما لا تكون درجة الحرارة المحيطة أو درجة حرارة التشغيل في النطاق + 5 درجة مئوية إلى + 60 درجة مئوية.
الأبعاد والقدرات
| يكتب | مقاس | سلسلة تحمل | البعد | تحمل الأحمال | وزن | سحب عزم الدوران | ||||||
| متحرك | ثابتة | |||||||||||
| CSK..P | د | TKN1) | nmax | د | إل | ب | ر | ج | C0 | TR | ||
| [مم] | [نيوتن متر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [كن] | [كن] | [كلغ] | [Ncm] | ||
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
| 40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
| CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
| 15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
| 17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
| 20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
| 25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
| 30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
| 35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
| 40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |||
