| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | PB8 |

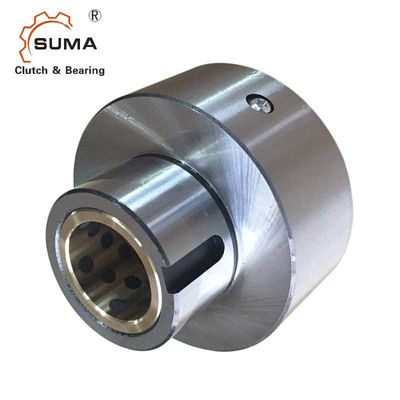

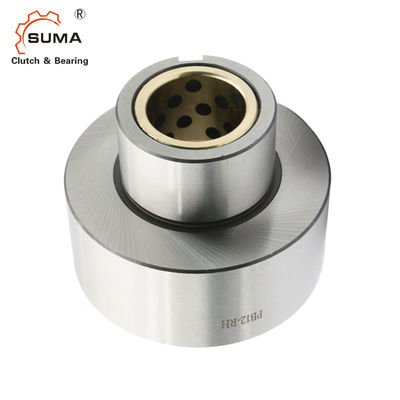

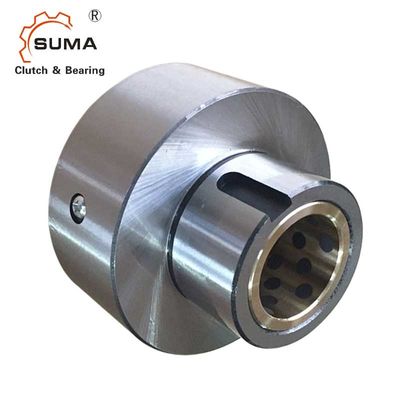

PB8 عجلة حرة طريقة واحدة كام مخلب تحمل
الأبعاد والقدرات
| نموذج | الأعلى. التجاوز (ص / دقيقة) |
حجم تجويف | أ |
ب |
ج h7 |
د |
ه |
F |
السباق الخارجي كيواي |
وزن (كلغ) |
||||
| سباق داخلي | السباق الخارجي | ضياء. (J7) |
كيواي | جي | ك | إل | ||||||||
| PB 3 | 1800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 * 2.5 | 16 | 0.23 |
| PB 5 | 1800 | 900 | 16 | 5 × 2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 * 3.0 | 20 | 0.58 |
| PB 6 | 1500 | 800 | 20 | 5 × 2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5 * 3.0 | 27 | 1.1 |
| PB 8 | 1200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7 * 4.0 | 27 | 1.6 |
| PB 10 | 1،000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 * 4.5 | 28 | 2.5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 * 4.5 | 29 | 3.6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 * 4.5 | 30 | 6.0 |
التركيب والاقتران
التثبيت والاستخدام
1. يتم الحفاظ على تمركزات السباق الداخلي والعرق الخارجي من خلال المحمل البسيط الموجود بين العرق الخارجي والعمود.يتم دعم الحمل الشعاعي الذي يعمل على السباق الخارجي أيضًا بواسطة هذا المحمل البسيط.لذلك يجب أن يتم تمديد العمود من خلال نهاية سباق القابض الخارجي.
2. لا تستخدم قابض الكاميرا من السلسلة PB كأداة توصيل.استخدم مع اقتران مرن عند توصيل عمودين.
3. حدد محرك السباق الداخلي الأيمن (RH) أو الأيسر (LH) المعروض من النهاية المميزة بالسهم في الرسم التوضيحي أعلاه.تحقق مما إذا كان دوران القابض صحيحًا قبل تشغيله.
4. لفهرسة الاستخدام ، يوصى بتزييت الزيت.
5. المفتاح الذي سيتم استخدامه يجب أن يكون متوافقاً مع JIS B1301-1959
6. يجب دعم حمل الدفع بواسطة أجهزة أخرى ، وليس بواسطة Cam Clutch.
7. يجب أن يفي تجويف العضو المُدار ، مثل العجلة المسننة على سباق القابض الخارجي ، بتفاوت H6 أو H7 لمعيار JIS.
