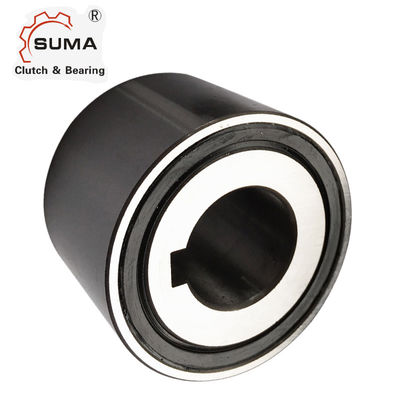

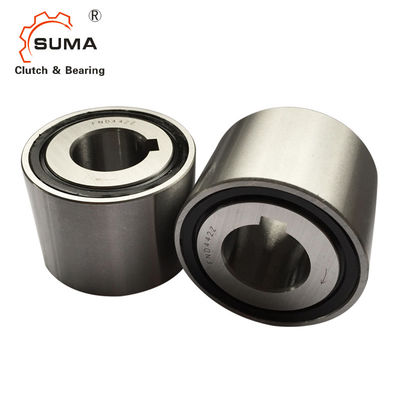

FND470Z 40 * 75 * 34MM 509Nm قابض أحادي الاتجاه قابض خلفي خلفي
سمات
عرض34 ملم
درجة حرارة التشغيلالأعلى.100 درجة مئوية
تشحيمالتشحيم بالزيت مدى الحياة العملية
تفاوتات التثبيت
رمح js6 (k5) ؛المحور H6
أجزاء التزاوج
تصلب وطحن أجزاء التزاوج ليست ضرورية.
قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.
تحمل
يشتمل القابض المجاني على محامل كروية وأسطوانات.دعم المحمل الخارجي الإضافي ليس ضروريًا.
اضغط على الضغط المناسب
يجب عدم تطبيق ضغط الضغط المناسب على الكرات.
تحامل الاتجاه
يشير السهم الموجود على الحلقة الداخلية إلى إحكام الحلقة الداخلية
اتجاه.
البيانات الفنية
بند | FND470Z |
مادة | GCr15 |
تتحمل ديا. | 40 ملم |
ديا الخارجي. | 75 ملم |
العرض (ب) | 34 ملم |
قدرة عزم الدوران | 509 نيوتن |
تجاوز الحد من السرعة (السباق الداخلي) | 1000 ص / دقيقة |
وزن | 0.69 كجم |
طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
تعيين | د | د | دبليو | تنوم | nmax | سيدين. | القسطات. | وزن | ب | ر | رقم الصنف. |
[مم] | [مم] | [مم] | [نيوتن متر] | [دورة في الدقيقة] | [ن] | [ن] | [كلغ] | [مم] | [مم] | ||
FND 437 م | 15 | 41 | 34 | 176 | 1700 | 8،962 | 8661 | 0.24 | 5 | 2.3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1700 | 8،962 | 8661 | 0.24 | 5 | 2.3 | 300738 |
FND 442 م | 20 | 46 | 34 | 223 | 1500 | 10247 | 10708 | 0.28 | 6 | 2.8 | 300743 |
FND 442 زد | 20 | 46 | 34 | 208 | 1500 | 10247 | 10708 | 0.28 | 6 | 2.8 | 300744 |
FND 453 م | 25 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.46 | 8 | 3.3 | 300751 |
FND 453 زد | 25 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.46 | 8 | 3.3 | 300752 |
FND 459 م | 30 | 64 | 34 | 411 | 1100 | 12691 | 16.320 | 0.55 | 8 | 3.3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1100 | 12691 | 16.320 | 0.55 | 8 | 3.3 | 300760 |
FND 463 م | 35 | 68 | 34 | 462 | 1100 | 13070 | 17،063 | 0.6 | 10 | 3.3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1100 | 13070 | 17.063 | 0.6 | 10 | 3.3 | 306529 |
FND 470 م | 40 | 75 | 34 | 550 | 1،000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1،000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300766 |
FND 473 م | 45 | 78 | 34 | 588 | 1،000 | 14128 | 19896 | 0.73 | 14 | 3.8 | 306532 |
FND 473 زد | 45 | 78 | 34 | 543 | 1،000 | 14128 | 19896 | 0.73 | 14 | 3.8 | 306533 |
