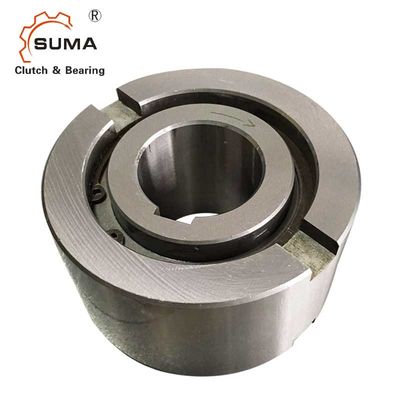

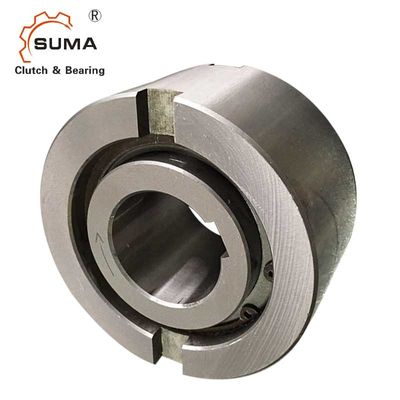

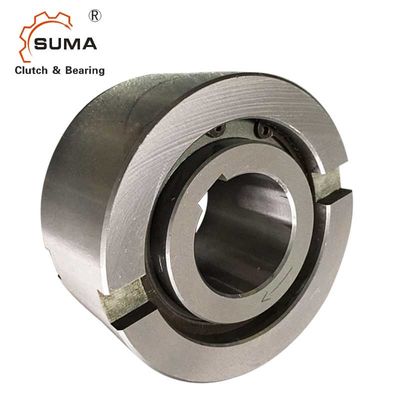

AE70 5813NM عزم الدوران العالي طريقة واحدة القابض تجاوز محامل العجلة الحرة
سمات
النوع AE عبارة عن عجلة حرة من النوع الأسطواني غير مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.يجب أيضًا توفير التشحيم والختم من خلال التثبيت.القطر الخارجي الاسمي هو بُعد محمل كروي قياسي.
الترتيب النموذجي هو تثبيت هذا النوع بجانب محمل بنفس تفاوت قطر السكن.
السباق الداخلي مرتبط بالعمود.يتسم العرق الخارجي بتفاوت h6 ويجب أن يتم تركيبه في مبيت بتفاوت K7.توفر الشقوق الجانبية الإضافية نقلًا إيجابيًا لعزم الدوران.
إذا كان تحمل السكن لـ R6 ، فإن استخدام الشقوق ليس ضروريًا ، ولكن يجب أن يكون السكن قويًا بما يكفي لعدم التمدد بعد التجميع.يمكن أن يقبل هذا التصميم محوريًا عدم محاذاة العرق الداخلي والخارجي لـ ± S / 2.
البيانات الفنية
بند | AE70 |
مادة | GCr15 |
تتحمل ديا. | 70 ملم |
ديا الخارجي. | 170 ملم |
العرض (ب) | 95 ملم |
قدرة عزم الدوران | 5813 نيوتن |
تجاوز الحد من السرعة (السباق الداخلي) | 650 ص / دقيقة |
تجاوز السرعة المحددة (السباق الخارجي) | 900 ص / دقيقة |
وزن | 10.5 كجم |
طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
يكتب | مقاس | تجاوز السرعات | وزن | سحب عزم الدوران | |||||||||||
AE
|
دH7 (مم) |
تيKN1 (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
دh6 (مم) |
د5 (مم) |
د6 (مم) |
إل (مم) |
س (مم) |
F (مم) |
ه (مم) |
ب (مم) |
ر (مم) |
(كلغ) |
تيص
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
التركيب والاقتران
