AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

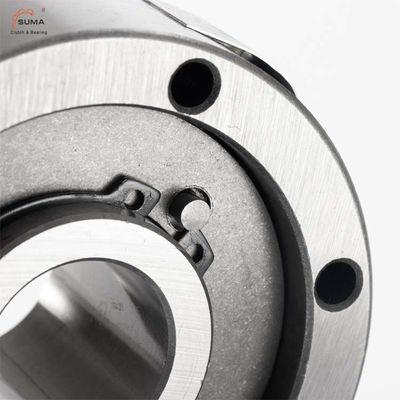

  • AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

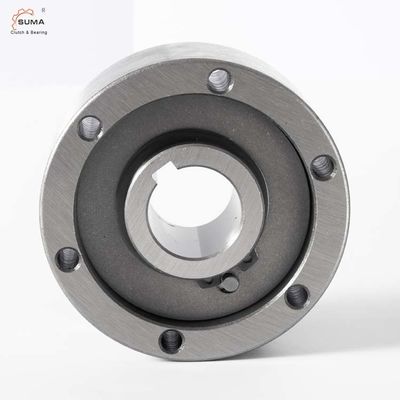

  • AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

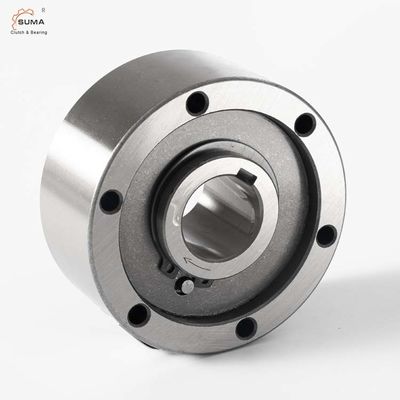

  • AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

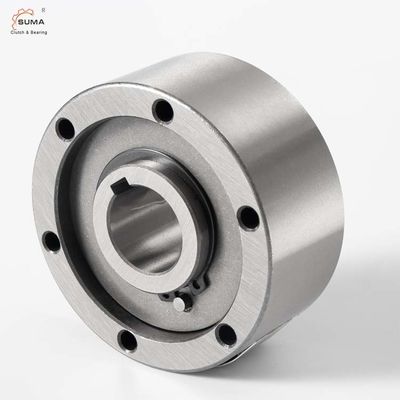

  • AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل AA40
تفاصيل المنتج
اسم المنتج:
أسطواني مخلب AA40
مادة:
GCr15 تحمل الصلب
قدرة عزم الدوران:
1030 نيوتن
سرعة الدوران:
1200 دورة في الدقيقة
وحدة الوزن:
3.9 كجم
ضمان:
سنة واحدة
مقاس:
40 * 125 * 56 ملم
OEM:
قبول
تسليط الضوء:

فهرسة محامل القابض الأسطوانية ذات العجلات الحرة

,

محامل القابض الأسطوانية AA40

,

محامل القابض أحادية الاتجاه AA40

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD130-USD160PER PIECE
تفاصيل التغليف
صندوق كرتون
وقت التسليم
10-15 يوم
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

               AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة

سمات

النوع AA عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.

يجب أيضًا توفير التشحيم والختم من خلال التثبيت.

التزييت القياسي هو الزيت.

السباق الداخلي مرتبط بالعمود.يجب أن تكون ملائمة تمركز السباق الخارجي هي التسامح H7.

يتم توصيل السباق الخارجي عبر البراغي بالدرجة 10.9 أو أفضل.

يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.



البيانات الفنية



تخصيص
نموذج AA40
مادة GCr15
القطر الداخلي 40 ملم
القطر الخارجي 125 ملم
سماكة 56 ملم
قدرة عزم الدوران 1030 نيوتن
سحب عزم الدوران 72 نيوتن
السباق الداخلي يجتاح السرعة 1200r / دقيقة
السباق الخارجي يجتاح السرعة 170r / دقيقة
وزن 0.7 كجم
بنية نوع الأسطوانة
تطبيق آلة نسيج ، مراوح ، مراوح ، آلة طباعة
طَرد صندوق كرتوني ، صندوق خشبي أو حسب الطلب
شروط الدفع TT.L / C ، D / A ، D / P ، ويسترن يونيون ، باي بال
موعد التسليم 2-4 أيام للعينة ، 7 أيام لأمر كبير



الأبعاد والقدرات


مقاس TK1 تجاوز السرعات   وزن

يجر

عزم الدوران

درهم 7 نيماكس 2) ناماكس 3) درهم 7 د 5 د 6 د 3 ض ا إل F س (كلغ) TR
(مم) (نانومتر) (دقيقة -1) (دقيقة -1) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (Ncm)
12 17 3100 6000 47 28 20 38 3 5.5 20 0.5 4.5 0.21 0.7
15 55 2300 5400 55 37 26 45 3 5.5 30 0.8 4.5 0.44 3.5
20 146 2000 3600 68 50 35 58 4 5.5 34 0.8 5.5 0.7 8.4
25 285 1700 2600 90 68 45 7 6 5.5 37 1 6.5 1.3 14
30 500 1500 2100 100 75 50 87 6 6.6 44 1 6.5 2 23
35 720 1300 1950 110 80 55 96 6 6.6 48 1 6.5 2.6 60
40 1030 1200 1700 125 90 60 108 6 9 56 1.5 7.6 3.9 72
45 1125 1050 1500 130 95 65 112 8 9 56 1.5 7.6 4 140
50 2150 950 1300 150 110 75 132 8 9 63 1.5 7.6 6 180
55 2675 850 1200 160 115 82 138 8 11 67 2 7.6 7.2 190
60 3500 800 1100 170 125 90 150 10 11 78 2 7.6 9.2 240
70 5813 650 900 190 140 100 165 10 11 95 2.5 7.6 11.8 320





ملاحظات

1) T max = 2 & times ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1



التركيب والاقتران


الصور



AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة 2

AA40 40 * 125 * 56 مللي متر فهرسة عجلة حرة طريقة واحدة محامل مخلب الأسطوانة 3


التعليمات



س:كيف تحزم البضائع؟

  • المجموعأقل من 25 كجم : كل في صندوق أبيض + 19 * 18 * 9 سم صندوق + 29 * 28 * 19 سم علبة كرتون
  • الوزن الإجمالي فوق 100 كجم: علبة كرتون + صندوق خشبي / لوح خشبي

س:هل يمكنني الحصول على عينات منك؟

ج: إننا نشجع بشدة على طلب عينات لفحص الجودة.

س:هل يمكنك الوعد بتسليم البضائع في الوقت المناسب؟

  • العناصر الصغيرة: في المخزن.
  • العناصر المتوسطة: 10-15 يوم
  • العناصر الكبيرة:20-25 يوم
