| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | B205 B206 B207 |

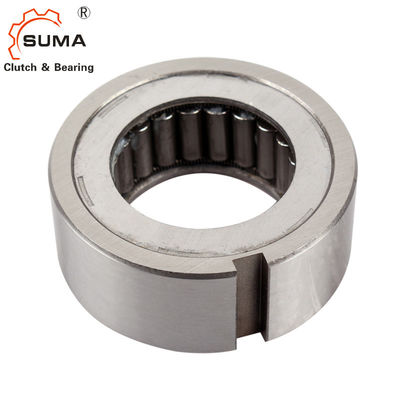

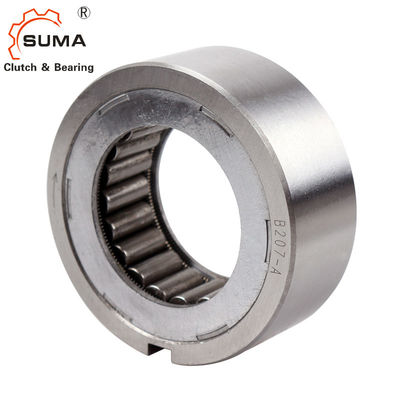

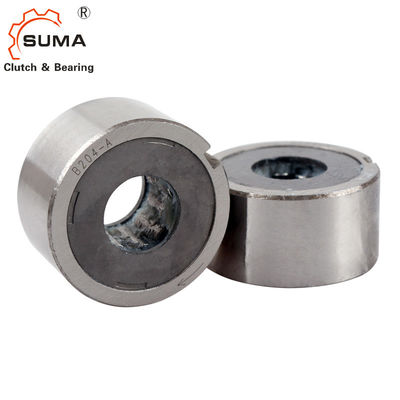

B205 B206 B207 طريقة واحدة مخلب تحمل Backstop Cam Clutch
التثبيت والاستخدام
1. إن 200 سلسلة Cam Clutch مثبتة بعمود ، لذلك العمود الذي تم تركيب القابض عليه يجب أن يصلب إلى Rc 56-60 و 1.5 mm عمق العلبة بعد الطحن.طحن حتى 1.5 ثانية (16 ميكرو بوصة) النهاية.يجب ألا يتجاوز استدقاق هذا العمود 0.01 مم لكل 50 مم.
2. لتركيب القابض ، قم بتركيب القابض بمحامل على كلا الجانبين أو على جانب واحد من أجل الحصول على تركيز بين العمود والسباق الخارجي للقابض ولتحمل الأحمال الشعاعية أو الدفع التي قد تعمل على السباق الخارجي أو الفتحة.انظر مثال التثبيت.
3. يجب تثبيت القابض على العمود عن طريق تدويره في الاتجاه المحدد بالسهم
يظهر على لوحة القابض.لا تضغط على القابض للصدمات.
4. القوابض لها نفس الأقطار الخارجية مثل المحامل الموضحة في الجدول أعلاه.يجب أن يكون تحمل الغلاف الذي يتم فيه تجميع القابض ضمن النطاق الموضح في الجدول أدناه.
5. للفهرسة ، يوصى بالتشحيم بالزيت.
6. يجب أن يكون تركيز تجويف الهيكل والعمود في حدود 0.05 مم.
7. يجب أن يكون الملف الشخصي الرئيسي متوافقاً مع JIS B1301-1959.
الأبعاد والقدرات
| نموذج |
قدرة عزم الدوران (نانومتر) |
سحب عزم الدوران (نانومتر) |
الحد الأقصى للجري (ص / دقيقة) | Max.Idexing (دورة / دقيقة) | أ (+0 إلى -0.6) | ب | كيواي | مع JIS Bearing No. |
رمح ديا.ج (+0 إلى -0.025) |
وزن (كلغ) |
|
| الفتحة | السباق الخارجي | ||||||||||
| ب 203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40 (-0.014-0.039) | 4x2.5 | 6203 | 16.51 | 0.23 |
| ب 204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47 (-0.014-0.039) | 5 × 3 | 6204 | 18.796 | 0.34 |
| ب 205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5 × 3 | 6205 | 23.622 | 0.45 |
| ب 206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62 (-0.017-0.042) | 7 × 4 | 6206 | 32.766 | 0.68 |
| ب 207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72 (-0.017—0.042) | 7 × 4 | 6207 | 42.088 | 0.8 |
| ب 208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80 (-0.017-0.042) | 10x4.5 | 6208 | 46.761 | 0.91 |
| ب 209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85 (-0.020-0.045) | 10x4.5 | 6209 | 46.761 | 0.95 |
| B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90 (-0.020-0.045) | 10x4.5 | 6210 | 56.109 | 1 |
| B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100 (-0.020-0.050) | 10x4.5 | 6211 | 56.109 | 1.4 |
| ب 2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110 (-0.020-0.050) | 10x4.5 | 6212 | 70.029 | 1.8 |
| B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120 (-0.020-0.050) | 10x4.5 | 6213 | 70.029 | 2.3 |
| B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125 (-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
