| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | FSO300 HPI300 |

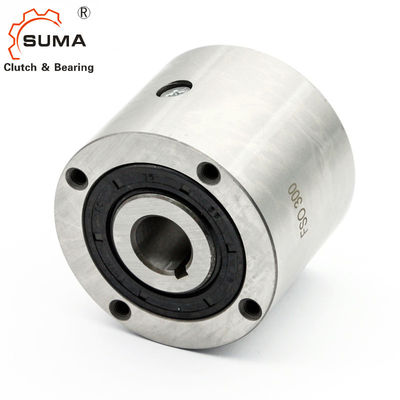

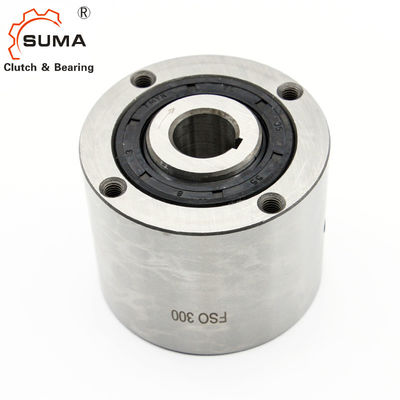

FSO300 HPI300 Backstop Clutch طريقة واحدة تحمل Sprag
تشحيم
أنواع FSO و HPI مشحمة بالزيت وتستخدم موانع تسرب شفة العمود القياسية.
النوع FSO-GR مشحم ويمكن تجهيزه بأختام متاهة خالية من التلامس.
تم تصميم HPI Type خصيصًا لتطبيقات الفهرسة عالية السرعة.
سمات
أنواع FSO و FSO-GR و HPI 300 إلى 700 عبارة عن عجلات حرة من نوع sprag قائمة بذاتها ومختومة ومدعومة باستخدام محامل كروية.
الأبعاد والقدرات
| يكتب | مقاس |
عزم الدوران تيKN1 [نيوتن متر] |
تجاوز السرعات [دقيقة-1] |
البعد (مم) | المزلق | وزن | سحب عزم الدوران | |||||||||||||||
| FSO FSO-GR HPI |
FSO نالأعلى2) |
FSO-GR نالأعلى3) |
dH7-bxh |
د 4) الحد الأدنى - الحد الأقصى |
أ |
ب -0.05 |
ج | ه | F | جي | ض | ي | ك | إل | F | FSO | FSO..GR | HPI | [كلغ] | تيص[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12 ... 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | م 8 | 13 | م 6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12 ... 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | م 8 | 13 | م 6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19 ... 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | م 8 | 16 | م 6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24 ... 57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | م 8 | 16 | م 6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48 ... 82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8 * | M10 * | 20 | م 6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
ملاحظات
1) T max = 2 & times ؛T KN & raquo ؛راجع صفحة التحديد من 10 إلى 13
2) العرق الداخلي / السباق الخارجي ز
3) ختم متاهة السباق الداخلي / الخارجي
4) تجويف بوصة متاح عند الطلب
5) فقط للتجويف الكبير الحجم
الحجم 600> 50 ملم
الحجم 700> 75 ملم
*) 6 ثقوب متباعدة بالتساوي عند 60 درجة ؛بالإضافة إلى 2 ثقوب إضافية عند 180 درجة ؛"الرجوع إلى تعليمات التركيب والصيانة
التركيب والاقتران
