مكان المنشأ | الصين |
اسم العلامة التجارية | SUMA |
إصدار الشهادات | ISO SGS |
رقم الموديل | FE428Z |

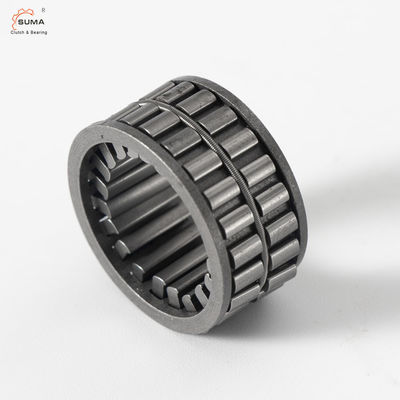

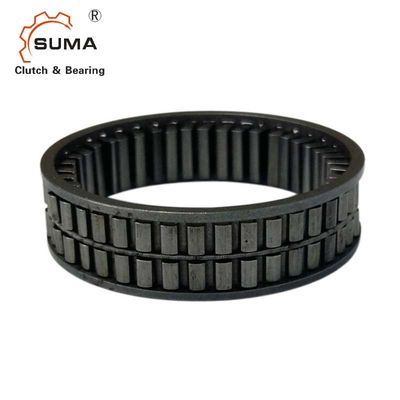

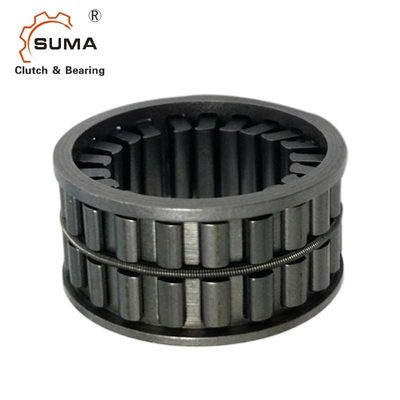

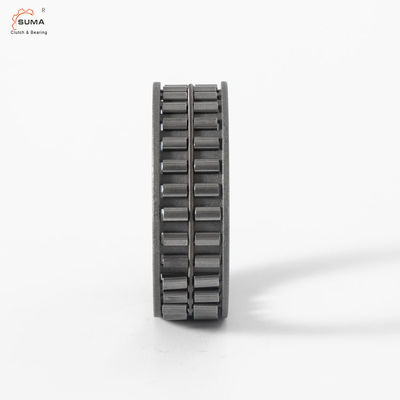

FE428Z SpragType طريقة واحدة محامل القابض 20 * 28 * 11 مللي متر
سمات
تتوفر أيضًا براثن عجلة حرة من نوع Sprag مع قفص بلاستيكي في تصميمها القياسي كتصميم خاص مع قفص فولاذي عند الطلب.
درجة حرارة التشغيل:
تصنيف درجة الحرارة المذكور هو لقفص مصبوب بالحقن.أقصى تقدير لدرجة الحرارة هو 170 درجة مئوية للقفص الصلب.
القفص الصلب: ماكس.170 درجة
قفص بلاستيك: حد أقصى.140 درجة
لا يتلامس قفص عنصر الإدخال مع الأجناس الداخلية أو الخارجية ؛
البيانات الفنية
نموذج | FE428Z |
عزم الدوران (نانومتر) | 93 |
سرعة التجاوز (دورة في الدقيقة) | 7500 |
حجم السباق الداخلي (مم) | 20 |
حجم السباق الخارجي (مم) | 28 |
سمك (مم) | 11 |
الوزن (كجم) | 0.013 |
الأبعاد والقدرات
أسطورة الرسم:
d = القطر الداخلي D = القطر الخارجي W = العرض T = عزم الدوران n = سرعة الدوران
تعيين |
د [مم] |
د [مم] |
دبليو [مم] |
تنوم [نيوتن متر] |
nmax [دورة في الدقيقة] |
وزن [كلغ] |
رقم الصنف. |
FE 412 زد | 4 | 12 | 12 | 4 | 27000 | 0.003 | 300393 |
FE 416 زد | 8 | 16 | 12 | 16 | 19200 | 0.006 | 300400 |
FE 420 ز | 12 | 20 | 12 | 35 | 12500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10100 | 0.008 | 300405 |
FE 423 زد | 15 | 23 | 12 | 62 | 9،200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6300 | 0.014 | 300435 |
FE 432 زد | 24 | 32 | 12 | 117 | 5900 | 0.016 | 300439 |
FE 433 زد | 25 | 33 | 12 | 128 | 6000 | 0.016 | 300445 |
FE 435 زد | 27 | 35 | 12 | 143 | 5100 | 0.017 | 300448 |
FE 437 زد | 29 | 37 | 12 | 154 | 4800 | 0.018 | 300455 |
FE 438 زد | 30 | 38 | 12 | 166 | 4900 | 0.019 | 300460 |
FE 442 زد | 34 | 42 | 12 | 198 | 4400 | 0.018 | 300463 |
FE 443 زد | 35 | 43 | 12 | 207 | 4300 | 0.022 | 300469 |
FE 448 زد | 40 | 48 | 12 | 248 | 4200 | 0.024 | 300478 |
FE 453 زد | 45 | 53 | 12 | 293 | 3400 | 0.022 | 300482 |
FE 455 زد | 47 | 55 | 12 | 313 | 3300 | 0.026 | 300487 |
FE 458 زد | 50 | 58 | 12 | 344 | 3100 | 0.029 | 300489 |
FE 459 زد | 51 | 59 | 12 | 353 | 3000 | 0.030 | 300494 |
FE 463 زد | 55 | 63 | 12 | 393 | 2900 | 0.032 | 300497 |
FE 468 زد | 60 | 68 | 12 | 444 | 2700 | 0.034 | 300501 |
FE 470 زد | 62 | 70 | 12 | 465 | 2600 | 0.035 | 300505 |
FE 473 زد | 65 | 73 | 12 | 495 | 2500 | 0.037 | 300508 |
FE 478 زد | 70 | 78 | 12 | 548 | 2600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2100 | 0.045 | 300514 |
FE 508 زد | 100 | 108 | 12 | 889 | 1700 | 0.055 | 300519 |
FE 528 زد | 120 | 128 | 12 | 1،127 | 1300 | 0.066 | 300522 |
FE 648 زد | 240 | 248 | 12 | 2673 | 800 | 0.131 | 300524 |
