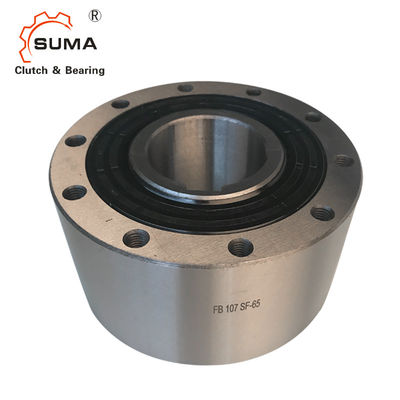

FB107 تتحمل 50-65 مم عجلة حرة Sprag نوع اتجاه واحد مخلب الشركة المصنعة
سمات
العجلات الحرة FB هي عجلات رشاش حرة مختومة مع محامل كروية.يتم توريدها مملوءة بالزيت وجاهزة للتركيب. تستخدم العجلات الحرة FB على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
لتثبيته على الوجه بالرش ، متوفر بأربعة أنواع
الأبعاد والقدرات
فري آه حجم ثعبان البحر |
تاي بي |
نوم inal تور كيو |
م حلقة مجانية كعوب / يدير دقيقة -1 |
فأس. سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
الخارجي حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج مصعد- إيقاف في ُخمارة إيه حلقة spe إد مين -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
أوي حلقة ثالثا مقابل دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج يغادر في خارجي سرعة الحلقة دقيقة -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
FB24 | CF | 45 | 4800 | 5500 | CFT | 45 | 4800 | 5500 | |||||||||
FB29 | CF | 80 | 3500 | 4000 | CFT | 80 | 3500 | 4000 | |||||||||
FB37 | سادس | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | تشيكوسلوفاكيا | 110 | 850 | 3000 | |||||
FB44 | سادس | 320 | 900 1 | 2200 | SFT | 320 | 900 1 | 2200 | DX | 130 | 860 | 900 1 | 344 | تشيكوسلوفاكيا | 180 | 800 | 2600 |
FB57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 1750 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2100 |
FB72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 | LZ | 760 | 1220 | 1800 |
FB82 | سادس | 1800 | 1025 | 1450 | SFT | 1800 | 1025 | 1450 | DX | 1000 | 670 | 1050 | 268 | SFZ | 1700 | 450 1 | 1600 |
FB107 | سادس | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1300 | 1350 |
FB127 | سادس | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1200 | 1200 |
FB140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1150 |
FB200 | سادس | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | سادس | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | تجربة المستخدم | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | سادس | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | سادس | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
حجم العجلة الحرة | مم | مم | تجويف قياسي مم |
أحمر مم |
مم | الأعلى.مم | د مم | F مم |
ز ** | همم | إل مم |
تي مم |
ي ** |
وزن كلغ |
||
FB24 | 12 | 14 * | 14 * | 62 | 1.0 | م 5 | 8 | 50 | 51 | 3 | 0،9 | |||||
الفيسبوك 29 | 15 | 17 * | 17 * | 68 | 1.0 | م 5 | 8 | 52 | 56 | 3 | 1،1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 75 | 0،5 | م 6 | 10 | 48 | 65 | 4 | 1،3 | ||
FB44 | 20 | 22 | 25 * | 25 * | 90 | 0،5 | م 6 | 10 | 50 | 75 | 6 | 1.9 | ||||
FB57 | 25 | 28 | 30 | 32 * | 32 * | 100 | 0،5 | م 8 | 12 | 65 | 88 | 6 | 2،8 | |||
FB72 | 35 | 38 | 40 | 42 * | 42 * | 125 | 1.0 | م 8 | 12 | 74 | 108 | 12 | 5،0 | |||
FB82 | 35 | 40 | 45 | 50 * | 50 * | 135 | 2،0 | م 10 | 16 | 75 | 115 | 12 | 5،8 | |||
FB107 | 50 | 55 | 60 | 65 * | 65 * | 170 | 2،5 | م 10 | 16 | 90 | 150 | 10 | 11،0 | |||
FB127 | 50 | 60 | 70 | 75 * | 75 * | 200 | 3،0 | م 12 | 18 | 112 | 180 | 12 | 19،0 | |||
FB140 | 65 | 75 | 80 | 90 | 95 * | 250 | 5،0 | م 16 | 25 | 150 | 225 | 12 | 42،0 | |||
FB200 | 110 | 120 | 120 | 300 | 5،0 | م 16 | 25 | 160 | 270 | 16 | 62،0 | |||||
FB270 | 140 | 150 | 400 | 6،0 | م 20 | 30 | 212 | 360 | 18 | 150،0 | ||||||
FB340 | 180 | 240 | 500 | 7،5 | م 20 | 35 | 265 | 450 | 24 | 275،0 | ||||||
FB440 | 220 | 300 | 630 | 7،5 | م 30 | 40 | 315 | 560 | 24 | 510،0 |
Keyway وفقًا لـ DIN 6885 ، تفاوت عرض مجرى المفاتيح JS10.
* Keyway وفقًا لـ DIN 6885 ، تفاوت عرض مجرى المفاتيح JS10.
** Z = عدد الثقوب المسننة G على دائرة الملعب T.
التركيب والاقتران
تصاعد
يوجد جزء مرفق العميل على القطر الخارجي D ثم يتم تثبيته بمسامير على الوجه. يجب أن يكون تفاوت العمود ISO h6 أو j6 ويجب أن يكون تفاوت القطر الدليلي D لجزء المرفق هو ISO H7 أو J7.
مثال على الطلب
حجم العجلة الحرة FB 72 ، النوع المزود برفع الرشاش Z وتجويف 38 مم ، FB 72 LZ ، د = 38 مم
عند طلب حجم عجلة حرة FB 340 و FB440 ، يرجى أيضًا تحديد اتجاه الانطلاق الحر للحلقة الداخلية عند عرضها في الاتجاه X: عكس اتجاه عقارب الساعة أو حر في اتجاه عقارب الساعة
