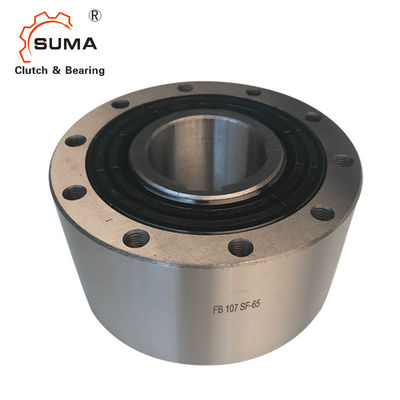

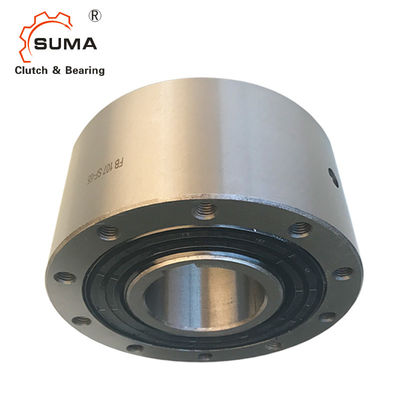

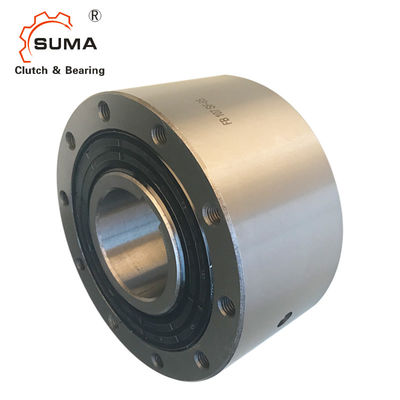

FB37 عالية السرعة اتجاه واحد تحمل Backstop Cam Clutch
سمات
عجلات حرة كاملة FB
لتثبيته على الوجه بالرش ، متوفر بأربعة أنواع
العجلات الحرة FB هي عجلات رشاش حرة مختومة مع محامل كروية.يتم توريدها مملوءة بالزيت وجاهزة للتركيب. تستخدم العجلات الحرة FB على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
الأبعاد والقدرات
فري آه حجم ثعبان البحر |
تاي بي |
نوم inal تور كيو |
م حلقة مجانية كعوب / يدير دقيقة -1 |
فأس. سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
الخارجي حلقة مجانية كعوب / يدير دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج مصعد- إيقاف في ُخمارة إيه حلقة spe إد مين -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
أوي حلقة ثالثا مقابل دقيقة -1 |
تاي بي |
نوم inal تور كيو |
سبراج يغادر في خارجي سرعة الحلقة دقيقة -1 |
الأعلى.سرعة حلقة مجانية كعوب / يدير دقيقة -1 |
FB24 | CF | 45 | 4800 | 5500 | CFT | 45 | 4800 | 5500 | |||||||||
FB29 | CF | 80 | 3500 | 4000 | CFT | 80 | 3500 | 4000 | |||||||||
FB37 | سادس | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | تشيكوسلوفاكيا | 110 | 850 | 3000 | |||||
FB44 | سادس | 320 | 900 1 | 2200 | SFT | 320 | 900 1 | 2200 | DX | 130 | 860 | 900 1 | 344 | تشيكوسلوفاكيا | 180 | 800 | 2600 |
FB57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 1750 | DX | 460 | 750 | 1400 | 300 | LZ | 430 | 1400 | 2100 |
FB72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 | LZ | 760 | 1220 | 1800 |
FB82 | سادس | 1800 | 1025 | 1450 | SFT | 1800 | 1025 | 1450 | DX | 1000 | 670 | 1050 | 268 | SFZ | 1700 | 450 1 | 1600 |
FB107 | سادس | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1300 | 1350 |
FB127 | سادس | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1200 | 1200 |
FB140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1150 |
FB200 | سادس | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | سادس | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | تجربة المستخدم | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | سادس | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | سادس | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
حجم العجلة الحرة | مم | مم | تجويف قياسي مم |
أحمر مم |
مم | الأعلى.مم | د مم | F مم |
ز ** | همم | إل مم |
تي مم |
ي ** |
وزن كلغ |
||
FB24 | 12 | 14 * | 14 * | 62 | 1.0 | م 5 | 8 | 50 | 51 | 3 | 0،9 | |||||
الفيسبوك 29 | 15 | 17 * | 17 * | 68 | 1.0 | م 5 | 8 | 52 | 56 | 3 | 1،1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 75 | 0،5 | م 6 | 10 | 48 | 65 | 4 | 1،3 | ||
FB44 | 20 | 22 | 25 * | 25 * | 90 | 0،5 | م 6 | 10 | 50 | 75 | 6 | 1.9 | ||||
FB57 | 25 | 28 | 30 | 32 * | 32 * | 100 | 0،5 | م 8 | 12 | 65 | 88 | 6 | 2،8 | |||
FB72 | 35 | 38 | 40 | 42 * | 42 * | 125 | 1.0 | م 8 | 12 | 74 | 108 | 12 | 5،0 | |||
FB82 | 35 | 40 | 45 | 50 * | 50 * | 135 | 2،0 | م 10 | 16 | 75 | 115 | 12 | 5،8 | |||
FB107 | 50 | 55 | 60 | 65 * | 65 * | 170 | 2،5 | م 10 | 16 | 90 | 150 | 10 | 11،0 | |||
FB127 | 50 | 60 | 70 | 75 * | 75 * | 200 | 3،0 | م 12 | 18 | 112 | 180 | 12 | 19،0 | |||
FB140 | 65 | 75 | 80 | 90 | 95 * | 250 | 5،0 | م 16 | 25 | 150 | 225 | 12 | 42،0 | |||
FB200 | 110 | 120 | 120 | 300 | 5،0 | م 16 | 25 | 160 | 270 | 16 | 62،0 | |||||
FB270 | 140 | 150 | 400 | 6،0 | م 20 | 30 | 212 | 360 | 18 | 150،0 | ||||||
FB340 | 180 | 240 | 500 | 7،5 | م 20 | 35 | 265 | 450 | 24 | 275،0 | ||||||
FB440 | 220 | 300 | 630 | 7،5 | م 30 | 40 | 315 | 560 | 24 | 510،0 |
Keyway وفقًا لـ DIN 6885 ، تفاوت عرض مجرى المفاتيح JS10.
* Keyway وفقًا لـ DIN 6885 ، تفاوت عرض مجرى المفاتيح JS10.
** Z = عدد الثقوب المسننة G على دائرة الملعب T.
التركيب والاقتران
تصاعد
يوجد جزء مرفق العميل على القطر الخارجي D ثم يتم تثبيته بمسامير على الوجه. يجب أن يكون تفاوت العمود ISO h6 أو j6 ويجب أن يكون تفاوت القطر الدليلي D لجزء المرفق هو ISO H7 أو J7.
مثال على الطلب
حجم العجلة الحرة FB 72 ، النوع المزود برفع الرشاش Z وتجويف 38 مم ، FB 72 LZ ، د = 38 مم
عند طلب حجم عجلة حرة FB 340 و FB440 ، يرجى أيضًا تحديد اتجاه الانطلاق الحر للحلقة الداخلية عند عرضها في الاتجاه X: عكس اتجاه عقارب الساعة أو حر في اتجاه عقارب الساعة
