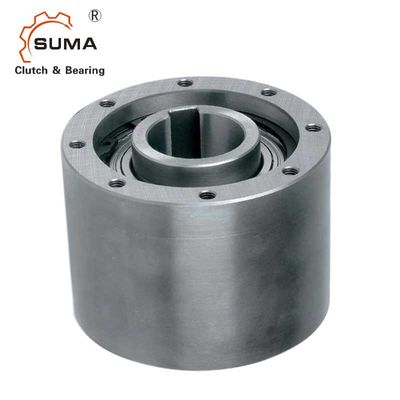

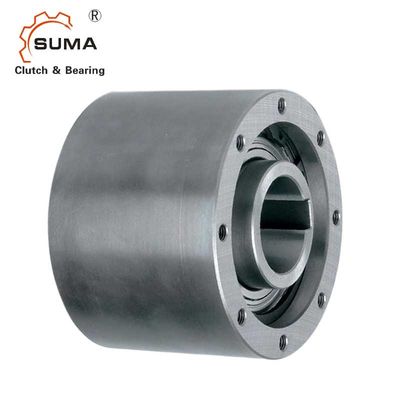

SMZ60 طريقة واحدة Sprag Cam مخلب تحمل لنظام المضخة
سمات
النوع SMZ عبارة عن عجلة حرة محكمة الغلق من النوع الرشاش ، محمل مدعوم باستخدام محامل تشحيم سلسلة 60..ZZ.
تسلم الوحدات مشحمة جاهزة للتركيب.
وحدات SMZ مصممة لتكون متعددة الأغراض ، لاستخدامها في تطبيقات مختلفة.
السباق الداخلي مرتبط بالعمود.يجب استخدام القطر الداخلي للسباق الخارجي (البعد D4) كسجل تصاعد للأجزاء المتصلة (العجلة المسننة ، البكرة ، العتاد ، ذراع عزم الدوران ...).
يجب أن تكون حنفية التركيب متسامحة مع g6.
الأبعاد والقدرات
يكتب | مقاس |
|
تجاوز السرعات |
|
وزن | ||||||||||
SMZ | درهم 7 | TKN1) | نيماكس 2) | نامكس 3) | د | د 2 | د 3 | D4H7 | إل | L1 | جي | ض | ر | م | |
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | م 6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | م 8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | م 8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | م 8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | م 8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | م 8 | 8 | 16 | 8.6 | 13.2 |
ملاحظات
1) T max = 2 & times ؛تي كن
"راجع صفحة التحديد من 10 إلى 13
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
"الرجوع إلى تعليمات التركيب والصيانة
الصفحة 16 إلى 19
