DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات
  • DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات
  • DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات
  • DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات

DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل DC12388C (11 ج)
تفاصيل المنتج
اسم المنتج:
DC12388C (11C) قفص محمل عجلة حرة
مادة:
GCr15 تحمل الصلب
قدرة عزم الدوران:
4875 نيوتن
سرعة الدوران:
1500 دورة في الدقيقة
وحدة الوزن:
0.5 كجم
ضمان:
سنة واحدة
مقاس:
123.881 * 142.88 * 25.4 ملم
OEM:
قبول
تسليط الضوء:

DC12388C Sprag Clutch Bearing

,

محمل القابض Sprag على شكل قفص مجاني

,

محمل القابض الفولاذي

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD42-USD50PER PIECE
تفاصيل التغليف
صندوق كرتون
وقت التسليم
3-5 أيام
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

        DC12388C (11C) 25.4MM طريقة واحدة Sprag Clutch Backstop Freewheel Bearing Cage



مقدمة موجزة لمحمل القابض DC Sprag

النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.

يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.



أبعاد وقدراتDC Sprag مخلب تحمل




مقاس







TKN1)

تجاوز السرعات

Sprag الفضاء





لا.

من المقاطع



لا.

من سبراجس

وزن
نيماكس 2) نامكس 3) Øa + 0.008
-0.005
Øc ± 0.013 ايمين Ødmin Øbmax
[نيوتن متر] [دقيقة -1] [دقيقة -1] [مم] [مم] [مم] [مم] [مم] [مم]     [كلغ]
DC2222G-N 63 8600 4300 22.225 38.885 8.33 ± 0.075 10 50 15 - 12 0.03
DC2776-ن 119 6900 3400 27.762 44.422 8.33 ± 0.075 13.5 58 18 - 14 0.055
DC3034-ن 124 6300 3100 30.34 47 8.33 ± 0.075 13.5 62 20 - 14 0.06
DC3175 (3C) -N 159 6000 3000 31.75 48.41 8.33 ± 0.075 13.5 63 21 3 16 0.06
DC3809A-N 275 5000 2500 38.092 54.752 8.33 ± 0.075 16 71 25 - 18 0.085
DC4127 (3C) -N 224 4600 2300 41.275 57.935 8.33 ± 0.075 13.5 75 27 3 18 0.09
DC4445A-N 363 4300 2100 44.45 61.11 8.33 ± 0.1 16 79 29 - 20 0.095
DC4972 (4C) -N 306 3800 1900 49.721 66.381 8.33 ± 0.1 13.5 86 33 4 22 0.1
DC5476A-N 525 3500 1700 54.765 71.425 8.33 ± 0.1 16 92 36 - 24 0.11
DC5476A (4C) -N 525 3500 1700 54.765 71.425 8.33 ± 0.1 16 92 36 4 24 0.13
DC5476B (4C) -N 769 3500 1700 54.765 71.425 8.33 ± 0.1 21 92 36 4 24 0.18
DC5476C (4C) -N 990 3500 1700 54.765 71.425 8.33 ± 0.1 25.4 92 36 4 24 0.2
DC5776A-N 604 3300 1600 57.76 74.42 8.33 ± 0.1 16 98 38 - 26 0.11
DC6334B-N 806 3000 1500 63.34 80 8.33 ± 0.1 21 104 42 - 26 0.175
DC7221 (5C) -N 675 2600 1300 72.217 88.877 8.33 ± 0.1 13.5 115 48 5 30 0.14
DC7221B-N 1279 2600 1300 72.217 88.877 8.33 ± 0.1 21 115 48 - 30 0.185
DC7221B (5C) -N 1279 2600 1300 72.217 88.877 8.33 ± 0.1 21 115 48 5 30 0.21
DC7969C (5C) -N 2038 2400 1200 79.698 96.358 8.33 ± 0.1 25.4 124 53 5 34 0.28
DC8334C-N 2055 2300 1100 83.34 100.000 8.33 ± 0.1 25.4 132 55 - 34 0.27
DC8729A- ن 1250 2200 1100 87.29 103.96 8.33 ± 0.1 16 134 58 - 34 0.165
DC10323A (5C) * - N 1612 1800 900 103.231 ** 119.891 8.33 ± 0.1 16 155 68 5 40 0.205
DC12334C * -N 4800 1500 750 123.340 ** 140.000 8.33 ± 0.1 25.4 184 80 - 50 0.4
DC12388C (11 ج) 4875 1500 750 123.881 142.88 9.50 ± 0.1 25.4 186 80 11 44 0.4

ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به



مثال تصاعد

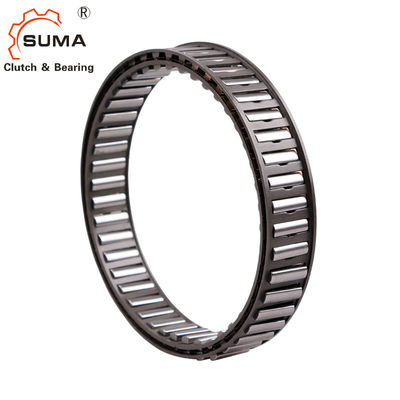

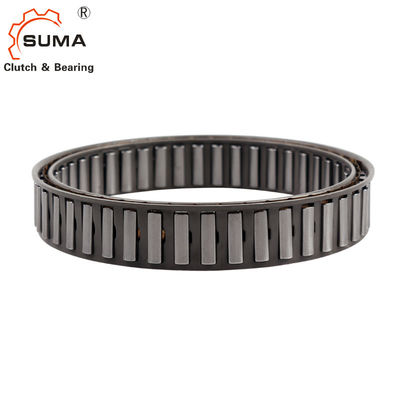

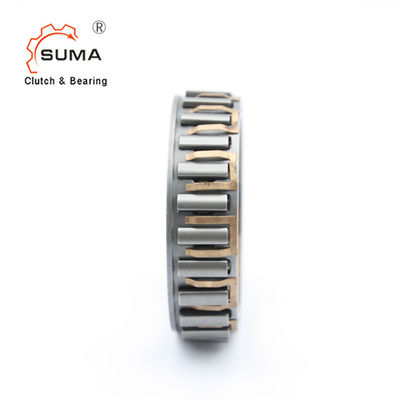

صور لDC Sprag مخلب تحمل


 DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات 2

DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات 3

DC12388C 25.4 مللي متر عجلة حرة قفص Sprag مخلب تحمل بدون سباقات 4
