| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | DC4972 (4 ج) |

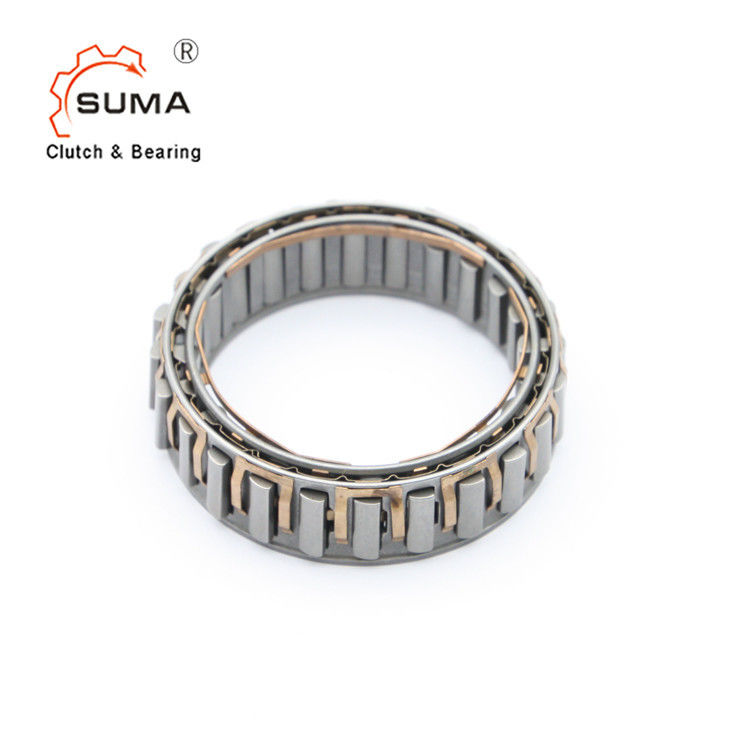

DC4972 (4C) سمك 13.5 مم سبراغ تجاوز القابض محامل اتجاه واحد
مقدمة مختصرة
النوع DC عبارة عن قفص من نوع sprag بدون سباقات داخلية أو خارجية.يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يقبل الطراز DC من النوع N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة.
يجب ألا يتم تجاوز تفاوت مساحة الرش.يجب أن يكون لكل من السباقات الداخلية والخارجية حد أدنى للعرض العادي "e" ، دون أي توقف ، لضمان عمل العجلة الحرة بشكل صحيح كما هو موضح في الصفحات التالية.
الأبعاد والقدرات
|
مقاس
|
TKN1) |
تجاوز السرعات |
Sprag الفضاء
|
لا. من المقاطع
|
لا. من سبراجس |
وزن | ||||||
| نيماكس 2) | نامكس 3) | Øa + 0.008 -0.005 |
Øc ± 0.013 | ايمين | Ødmin | Øbmax | ||||||
| [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 ± 0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-ن | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 ± 0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-ن | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 ± 0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| DC3175 (3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 ± 0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 ± 0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 ± 0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 ± 0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 ± 0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A (4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B (4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C (4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 ± 0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 ± 0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 ± 0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 ± 0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C (5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 ± 0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33 ± 0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A- ن | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 ± 0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 ± 0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33 ± 0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
| DC12388C (11 ج) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50 ± 0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ملاحظات
1) T max = 2 × T KN
»راجع صفحة التحديد من 12 إلى 19
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
*) شفة توسيط القفص الداخلي على العكس
الجانب
**) تمديد التسامح إلى ± 0،013 مسموح به
مثال تصاعد
