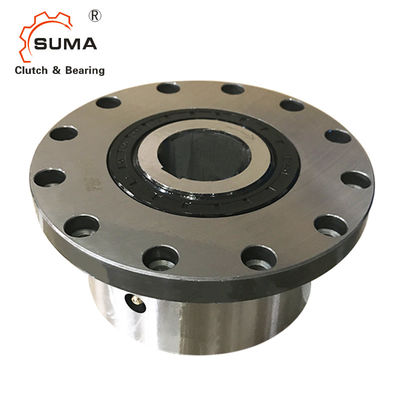

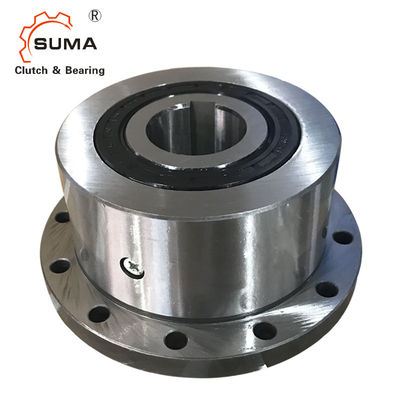

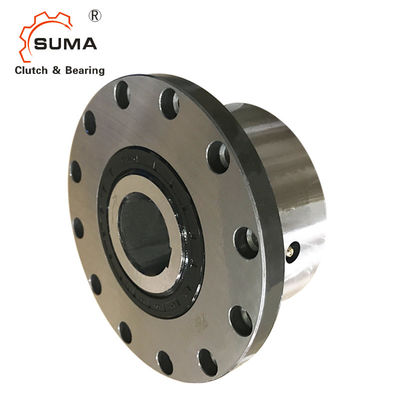

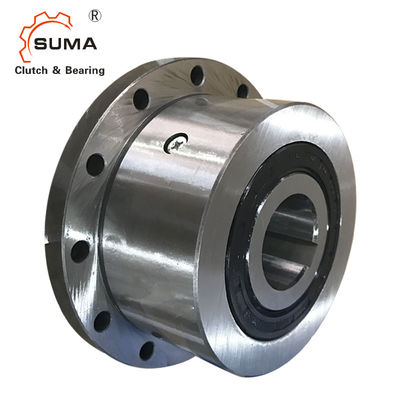

FBF72 عجلة حرة Backstop Sprag Cam مخلب تحمل
سمات
عجلات حرة كاملة FBF مع شفة متصاعدة هي عجلات رشاش حرة مختومة مع محامل كروية.يتم توريدها مملوءة بالزيت وجاهزة للتركيب.
يتم استخدام العجلات الحرة FBF على النحو التالي:
➧ باكستوبس
➧ تجاوز براثن
➧ فهرسة العجلات الحرة
بالإضافة إلى النوع القياسي ، تتوفر أربعة أنواع أخرى لإطالة عمر الخدمة ودقة الفهرسة.
عزم الدوران الاسمي يصل إلى 160000 نيوتن متر.تجاويف تصل إلى 300 ملم.تتوفر العديد من الثقوب القياسية.
الأبعاد والقدرات
حجم العجلة الحرة | يكتب | عزم الدوران الاسمي MN | الأعلى.التجاوزات السرعة دقيقة -1 |
يكتب | عزم الدوران الاسمي MN | الأعلى.التجاوزات السرعة دقيقة -1 |
يكتب | عزم الدوران الاسمي MN | Sprag سرعة الإقلاع دقيقة -1 |
الأعلى.سرعة | |||
نانومتر | داخلي جرس |
الخارجي جرس |
نانومتر | داخلي جرس |
الخارجي جرس |
نانومتر | داخلي جرس |
داخلي جرس |
الطوق الخارجي | ||||
FBF 24 | CF | 45 | 4800 | 5500 | CFT | 45 | 4800 | 5500 | |||||
FBF 29 | CF | 80 | 3500 | 4000 | CFT | 80 | 3500 | 4000 | |||||
FBF 37 | سادس | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | |||||
FBF 44 | سادس | 320 | 900 1 | 2200 | SFT | 320 | 900 1 | 2200 | DX | 130 | 860 | 900 1 | 344 |
FBF 57 | سادس | 630 | 1400 | 750 1 | SFT | 630 | 1400 | 750 1 | DX | 460 | 750 | 1400 | 300 |
FBF 72 | سادس | 1250 | 1120 | 1600 | SFT | 1250 | 1120 | 1600 | DX | 720 | 700 | 1150 | 280 |
FBF 82 | سادس | 1800 | 1025 | 450 1 | SFT | 1800 | 1025 | 450 1 | DX | 1000 | 670 | 1050 | 268 |
FBF 107 | سادس | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 |
FBF 127 | سادس | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 |
FBF 140 | سادس | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 |
FBF 200 | سادس | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 |
FBF 270 | سادس | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | تجربة المستخدم | 40000 | 210 | 510 | 84 |
FBF 340 | سادس | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||
FBF 440 | سادس | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
حجم العجلة الحرة | مم | مم | معيار التجويف | الأعلى.مم | أ مم |
د مم |
F مم |
ز ** | إل مم |
ن مم |
تي مم |
ي ** | الوزن كجم | ||
مم | مم | مم | |||||||||||||
FBF 24 | 12 | 14 * | 14 * | 85 | 62 | 1.0 | م 5 | 50 | 10 | 72 | 3 | 1،1 | |||
FBF 29 | 15 | 17 * | 17 * | 92 | 68 | 1.0 | م 5 | 52 | 11 | 78 | 3 | 1،3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 98 | 75 | 0،5 | م 5 | 48 | 11 | 85 | 8 | 1،5 |
FBF 44 | 20 | 22 | 25 * | 25 * | 118 | 90 | 0،5 | م 6 | 50 | 12 | 104 | 8 | 2،3 | ||
FBF 57 | 25 | 28 | 30 | 32 * | 32 * | 128 | 100 | 0،5 | م 6 | 65 | 12 | 114 | 12 | 3،2 | |
FBF 72 | 35 | 38 | 40 | 42 * | 42 * | 160 | 125 | 1.0 | م 8 | 74 | 14 | 142 | 12 | 5،8 | |
FBF 82 | 35 | 40 | 45 | 50 * | 50 * | 180 | 135 | 2،0 | م 10 | 75 | 16 | 155 | 8 | 7،0 | |
FBF107 | 50 | 55 | 60 | 65 * | 65 * | 214 | 170 | 2،5 | م 10 | 90 | 18 | 192 | 10 | 12،6 | |
FBF127 | 50 | 60 | 70 | 75 * | 75 * | 250 | 200 | 3،0 | م 12 | 112 | 20 | 225 | 12 | 21،4 | |
FBF140 | 65 | 75 | 80 | 90 | 95 * | 315 | 250 | 5،0 | م 16 | 150 | 22 | 280 | 12 | 46،0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5،0 | م 16 | 160 | 25 | 335 | 16 | 68،0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6،0 | م 20 | 212 | 32 | 450 | 16 | 163،0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7،5 | م 24 | 265 | 40 | 560 | 18 | 300،0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7،5 | م 30 | 315 | 50 | 710 | 18 | 564،0 |
