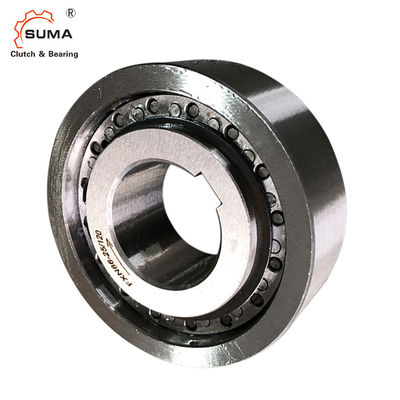

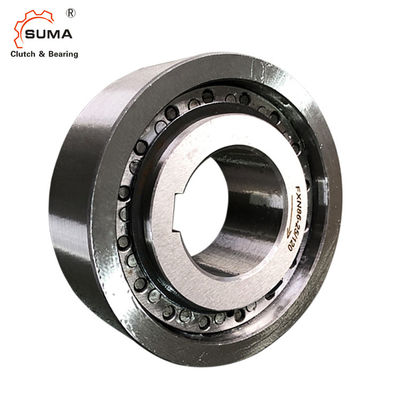

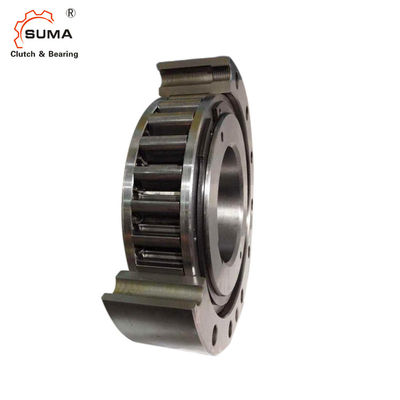

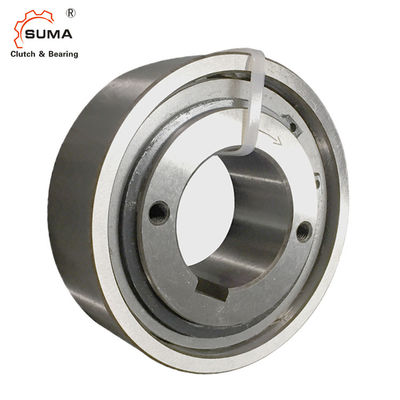

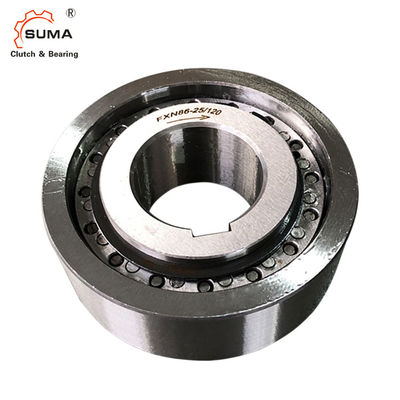

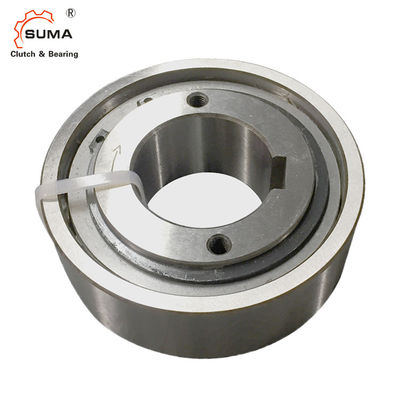

FXN76-25 / 115 5000RPM تجاوز محمل مضخة القابض الخلفي ذات الاتجاه الواحد
سمة من سمات محامل المضخة الخلفية FXN
تُستخدم العجلات الحرة FXN على النحو التالي:
باكستوبس
تجاوز القوابض
الأسطوانات الحرة الداخلية FXN بدون دعم.يجب على العميل توفير محاذاة متحدة المركز للحلقة الداخلية والخارجية.
يجب مراعاة نفاد (TIR) المسموح به.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.
من أجل نقل عزم الدوران المحدد في الجدول ، يجب استيعاب الحلقة الخارجية في مبيت بقطر خارجي K. الغلاف مصنوع من الفولاذ أو الحديد الزهر الرمادي بأدنى جودة GG-20.عند استخدام مواد مبيت أخرى أو أقطار خارجية أصغر ، نحثك على الاتصال بنا بخصوص عزم الدوران القابل للنقل.
تم تحديد تفاوت تجويف السكن في الجدول تحت البعد D.
يجب أن يكون تفاوت العمود ISO h6 أو j6.
البعد والقدرةFXN Backstop محمل القابض لـ PUMP
|
حجم عجلة حرة |
عزم الدوران نانومتر |
تجاوز الحلقة الداخلية | تتحمل د قياسي | الأعلى. |
ب مم |
د مم |
F مم |
ي مم |
كدقيقة.مم |
إل مم |
وزن كلغ |
|||||
| مم | مم | مم | مم | مم | مم | مم | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20 * | 20 * | 25 | 60 صفحة 6 | 55 | 31 | 85 | 24 | 0،3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20 * | 20 * | 25 | 62 صفحة 6 | 55 | 31 | 85 | 24 | 0،4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25 * | 25 * | 25 | 70 صفحة 6 | 62 | 38 | 90 | 24 | 0،4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 ف 6 | 70 | 46 | 95 | 35 | 0،8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 ص 6 | 75 | 51 | 105 | 35 | 0،8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 صفحة 6 | 80 | 56 | 110 | 35 | 0،9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45 * | 26 | 95 صفحة 6 | 85 | 61 | 120 | 25 | 0،8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45 * | 25 | 106H7 | 85 | 61 | 120 | 25 | 1،2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48 * | 30 | 100P6 | 90 | 66 | 132 | 35 | 1،1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48 * | 40 | 110 ص 6 | 90 | 66 | 132 | 35 | 1،8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60 * | 40 | 115 ص 6 | 100 | 76 | 140 | 35 | 1.7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60 * | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1،8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 125P6 | 110 | 86 | 150 | 40 | 2،3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 130P6 | 110 | 86 | 150 | 40 | 2،6 | |
| FXN 101-25 / 140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3،1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4،2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3،6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3،2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4،2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5،1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5،8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8،6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14،0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21،0 | ||
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.
ملاحظات:
1. T max = 2 × T KN
2. تجاوز العرق الداخلي
3. تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull؛تفاوت عرض مجرى الخابور JS10.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 3 & bull؛تفاوت عرض مجرى الخابور JS10.
تصاعد مثال
تشحيم
عند السرعات التي تزيد عن سرعة رفع الرشاش ، لا يلزم وجود تزييت خاص ؛وظائف العجلة الحرة لا تحتاج إلى صيانة.عند التشغيل بأقل من سرعة رفع الرشاش ، يجب توفير تزييت بالزيت بالجودة المحددة.
