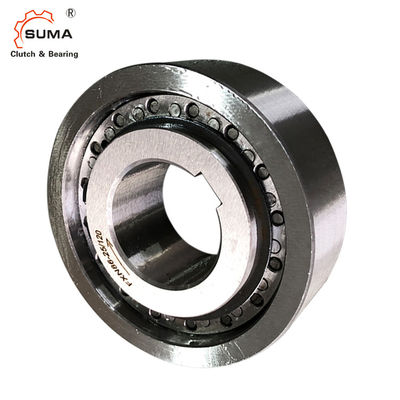

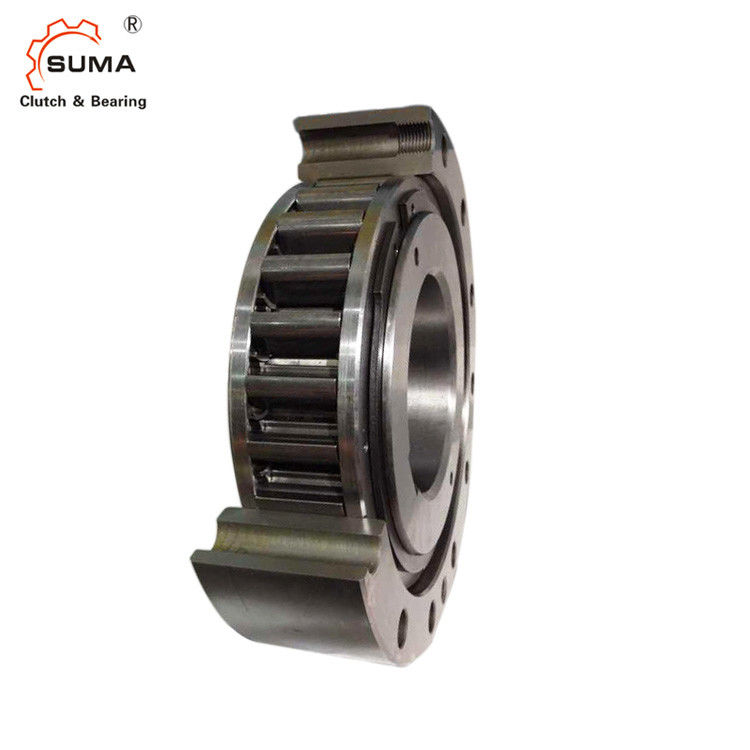

FXN101-25 / 140 عالية السرعة تحمل مخلب Backstop للمضخة
سمة من سمات محمل القابض FXN Backstop لـ PUMP
تُستخدم العجلات الحرة FXN على النحو التالي:
باكستوبس
تجاوز القوابض
العجلات الحرة الداخلية FXN عبارة عن عجلات حرة الحركة بدون دعم محمل وبإقلاع رشاش X يضمن رفع الرشاش X عملية خالية من الاهتراء عندما تدور الحلقة الداخلية بسرعة عالية.يتم ضغط الحلقة الخارجية في منزل العميل.هذا يجعل حلول التركيب المدمجة والموفرة للمساحة ممكنة.
البعد والقدرةFXN Backstop محمل القابض لـ PUMP
حجم عجلة حرة |
عزم الدوران نانومتر |
تجاوز الحلقة الداخلية | تتحمل د قياسي | الأعلى. |
ب مم |
د مم |
F مم |
ي مم |
كدقيقة.مم |
إل مم |
وزن كلغ |
|||||
مم | مم | مم | مم | مم | مم | مم | ||||||||||
FXN31 - 17/60 | 110 | 5000 | 20 * | 20 * | 25 | 60 صفحة 6 | 55 | 31 | 85 | 24 | 0،3 | |||||
FXN31 - 17/62 | 110 | 5000 | 20 * | 20 * | 25 | 62 صفحة 6 | 55 | 31 | 85 | 24 | 0،4 | |||||
FXN38 - 17/70 | 180 | 5000 | 25 * | 25 * | 25 | 70 صفحة 6 | 62 | 38 | 90 | 24 | 0،4 | |||||
FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 ف 6 | 70 | 46 | 95 | 35 | 0،8 | |||||
FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 ص 6 | 75 | 51 | 105 | 35 | 0،8 | |||
FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 صفحة 6 | 80 | 56 | 110 | 35 | 0،9 | |||||
FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45 * | 26 | 95 صفحة 6 | 85 | 61 | 120 | 25 | 0،8 | |||
FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45 * | 25 | 106H7 | 85 | 61 | 120 | 25 | 1،2 | |||
FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48 * | 30 | 100P6 | 90 | 66 | 132 | 35 | 1،1 | |||
FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48 * | 40 | 110 ص 6 | 90 | 66 | 132 | 35 | 1،8 | |||
FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60 * | 40 | 115 ص 6 | 100 | 76 | 140 | 35 | 1.7 | ||||
FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60 * | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1،8 | ||||
FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 125P6 | 110 | 86 | 150 | 40 | 2،3 | |
FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 130P6 | 110 | 86 | 150 | 40 | 2،6 | |
FXN 101-25 / 140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3،1 | ||||
FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4،2 | |||||
FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3،6 | ||||
FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3،2 | ||
FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4،2 | ||
FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5،1 |
FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5،8 | |||||
FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8،6 |
FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14،0 | ||
FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21،0 |
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR).
سرعات أعلى عند الطلب.
ملاحظات:
1. T max = 2 × T KN
2. تجاوز العرق الداخلي
3. تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
Keyway وفقًا لـ DIN 6885 ، الصفحة 1 & bull؛تفاوت عرض مجرى الخابور JS10.
* Keyway وفقًا لـ DIN 6885 ، الصفحة 3 & bull؛تفاوت عرض مجرى الخابور JS10.
تصاعد مثال
عجلة حرة داخلية FXN 38 - 17/70 NX كمسند خلفي ، مرتبة في محول مبيت لتوصيله بمحرك كهربائي.تتيح الحلقة الخارجية الرفيعة التي يتم ضغطها في الهيكل حلاً مناسبًا مناسبًا للمساحة.نظرًا لسرعات العمود العالية في التشغيل العادي (التدوير الحر) ، يضمن رفع الرذاذ X عملية مستمرة بدون تلامس وبالتالي خالية من التآكل.
عجلة حرة داخلية FXN 66 - 25/100 NX بمثابة قابض تجاوز في محرك الزحف لآلة النسيج.يتم حل تركيب العجلة الحرة بشكل مضغوط عن طريق الحلقة الخارجية الرقيقة التي يتم ضغطها في العجلة الدودية.أثناء الإعداد ، يتم تشغيل الماكينة بواسطة الترس الدودي والعجلة الحرة التي تعمل في عملية القيادة.في التشغيل العادي (عملية التدوير الحر) ، تقوم الحلقة الداخلية الموجودة على عمود المحرك الرئيسي عالي السرعة بتجاوز محرك الزحف وفك تعشيق محرك الزحف تلقائيًا.مع سرعة التجاوز العالية للحلقة الداخلية ، يتم استخدام النوع المزود برفع الرشاش X ؛تعمل sprags في عملية حرة دون ملامسة وبالتالي فهي خالية من التآكل.
الأسطوانات الحرة الداخلية FXN بدون دعم.يجب على العميل توفير محاذاة متحدة المركز للحلقة الداخلية والخارجية.
يجب مراعاة نفاد (TIR) المسموح به.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.من أجل نقل عزم الدوران المحدد في الجدول ، يجب استيعاب الحلقة الخارجية في مبيت بقطر خارجي K. الغلاف مصنوع من الفولاذ أو الحديد الزهر الرمادي بأدنى جودة GG-20.عند استخدام مواد مبيت أخرى أو أقطار خارجية أصغر ، نحثك على الاتصال بنا بخصوص عزم الدوران القابل للنقل.تم تحديد تفاوت تجويف السكن في الجدول تحت البعد D. يجب أن يكون تفاوت العمود ISO h6 أو j6.
تشحيم
عند السرعات التي تزيد عن سرعة رفع الرشاش ، لا يلزم وجود تزييت خاص ؛وظائف العجلة الحرة لا تحتاج إلى صيانة.عند التشغيل بأقل من سرعة رفع الرشاش ، يجب توفير تزييت بالزيت بالجودة المحددة.
