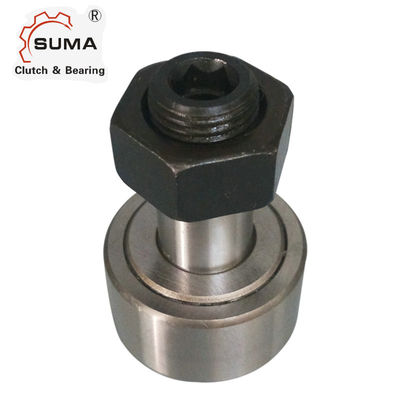

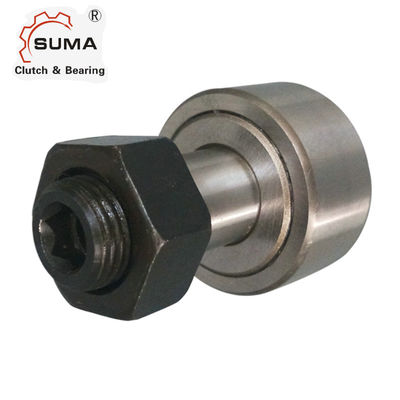

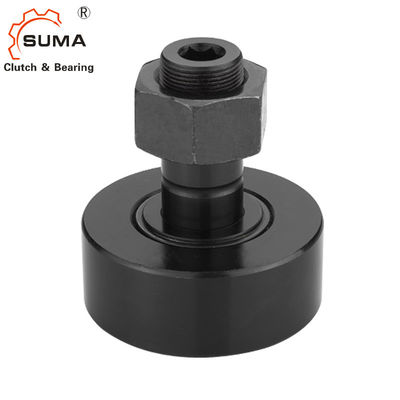

CFH-1 7/8-B محامل أتباع أسطوانية الجنزير المختومة
سمات
يمكن أن تتحمل حمولة شعاعية عالية وحمل صدمات معين ، وتستخدم على نطاق واسع في أدوات الآلات ، والتعدين ، وآلات النسيج والطباعة ، وخطوط المعالجة وما إلى ذلك.
التركيب: الحلقة الخارجية ذات الجدار السميك المشكل آليًا ، أو بكرات الإبرة أو مجموعات الأسطوانات الأسطوانية ، أو توجيه القفص أو بكرة إبرة مكملة كاملة ، أو الحلقة الداخلية أو الترباس والختم.
يتميز: هيكل مدمج متعدد ، دقة دوران عالية ، أصناف كبيرة ، قدرة واسعة على التكيف وسهولة التركيب.
الأبعاد والقدرات
غير محكم BRG. لا. |
مختوم BRG. لا. |
رول LER |
رول LER |
عشيق DIA (SD) |
عشيق GTH |
دقيقة. EAD GTH |
بخير EAD |
ثقب الزيت | لوب مناسب بحجم (F) |
RRCOM. CL AMPING عزم الدوران LBS. في |
|
الفجوة TER |
الفجوة (عالية الدقة) |
||||||||||
CFH-1/2-ب | CFH-1/2-ب | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CFH-9/16-ب | CFH-9/16-ب | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CFH-5/8-ب | CFH-5/8-ب | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | 90 | |||
CFH-11/16-ب | CFH-11/16-ب | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5 / 16-24 | 90 | |||
CFH-3/4-ب | CFH-3/4-ب | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-7/8-ب | CFH-7/8-ب | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-1-ب | CFH-1-ب | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/8-ب | CFH-1 1/8-ب | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/4-ب | CFH-1 1/4-ب | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 3/8-ب | CFH-1 3/8-ب | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3 / 4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 1/2-ب | CFH-1 1/2-ب | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 5/8-ب | CFH-1 5/8-ب | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 3/4-ب | CFH-1 3/4-ب | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-1 7/8-ب | CFH-1 7/8-ب | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-2-ب | CFH-2-ب | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/4-ب | CFH-2 1/4-ب | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/2-ب | CFH-2 1/2-ب | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-2 3/4-ب | CFH-2 3/4-ب | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1 / 4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-3-ب | CFH-3-ب | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/4-ب | CFH-3 1/4-ب | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/2-ب | CFH-3 1/2-ب | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3 / 4-12 | 11/16 | 1/8 | 1/4 | 5000 |
CFH-4-ب | CFH-4-ب | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
البيانات الفنية
اسم المنتج | CFH-1 7/8-B أسطوانة الجنزير |
نموذج | CFH-1 7/8-ب |
مادة | GCr15 |
طَرد | صندوق كرتوني / صندوق خشبي ، بكرة ، إلخ |
شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
