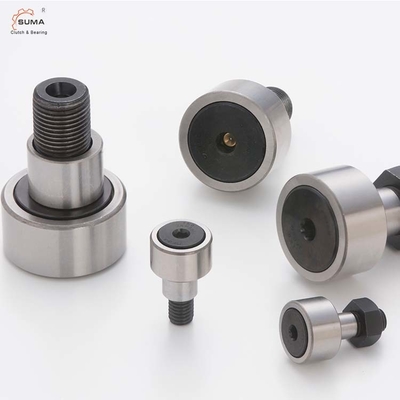

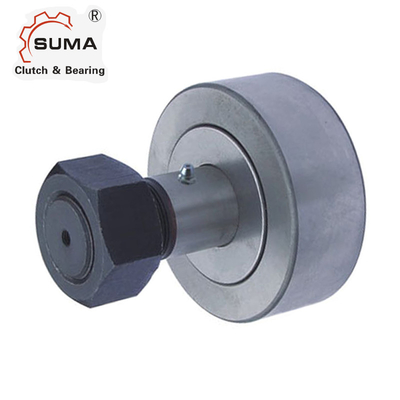

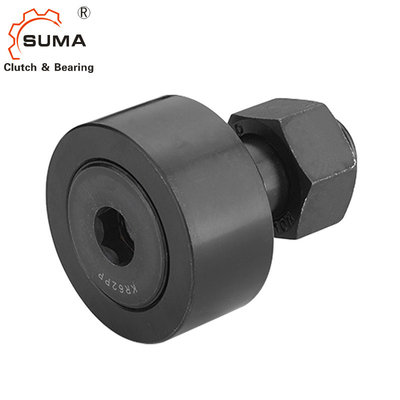

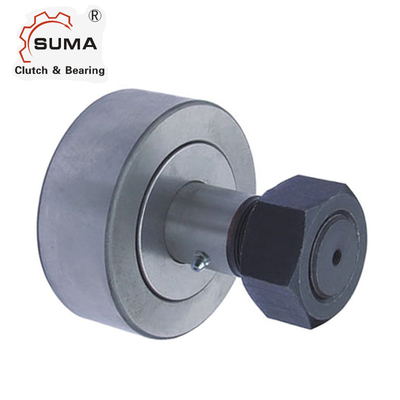

CFE-3 1/4-S قفص توجيه غريب الأطوار مختوم كامة متابع
سمات
يتضمن هيكلًا مضغوطًا متعددًا ودقة دوران عالية وأنواعًا كبيرة وقابلية واسعة للتكيف وسهولة التركيب ويمكن أن يتحمل حمولة شعاعية عالية وحمل صدمات معين ويستخدم على نطاق واسع في أدوات الآلات وآلات المعادن والنسيج والطباعة وخطوط المعالجة وما إلى ذلك.
البيانات الفنية
اسم المنتج | CFE-3 1/4-S أسطوانة الجنزير |
نموذج | CFE-3 1/4-س |
مادة | GCr15 |
طَرد | صندوق كرتوني / صندوق خشبي ، بكرة ، إلخ |
شروط الدفع | TT.L / C ، D / A ، D / P ، ويسترن يونيون |
موعد التسليم | 2-4 أيام للعينة ، 7 أيام لأمر كبير |
الأبعاد والقدرات
رقم غير مختوم |
مختوم لا. |
أسطوانة ضياء. |
عرض الأسطوانة |
دفع لغته |
دفع ضياء. |
عشيق لغته |
مين ثرد لغته |
بخير ثردس |
حجم تركيب لوب |
CFE-1/2 | كف -1 / 2-س | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-9/16 | CFE-9/16-س | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-5/8 | كف -5 / 8-س | 625 | 4375 | 437 | 375 | 3/4 | 5/16 | 1 / 4-28 | 1/8 |
CFE-11/16 | CFE-11/16-س | 6875 | 4375 | 437 | 375 | 3/4 | 5/16 | 1 / 4-28 | 1/8 |
CFE-3/4 | CFE-3/4-س | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 3/16 |
CFE-7/8 | كف -7 / 8-س | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3 / 8-24 | 3/16 |
CFE-1 | CFE-1-S | 1.000 | 625 | 500 | 625 | 1 | 1/2 | 7 / 16-20 | 3/16 |
CFE-1 1/8 | CFE-1 1/8-س | 1.125 | 625 | 500 | 625 | 1 | 1/2 | 7 / 16-20 | 3/16 |
CFE-1 1/4 | CFE-1 1/4-س | 1.250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 |
CFE-1 3/8 | CFE-1 3/8-S | 1.375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 |
CFE-1 1/2 | CFE- 1 1/2-S. | 1.500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5 / 8-18 | 3/16 |
CFE-1 5/8 | كف -1 5/8-س | 1.625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 3/16 |
CFE-1 3/4 | CFE-1 3/4-س | 1.750 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 |
CFE-1 7/8 | CFE-1 7/8-S | 1.875 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 |
CFE-2 | CFE-2-S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | 3/16 |
CFE-2 1/4 | كف -2 1/4-س | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | 3/16 |
CFE-2 1/2 | كف -2 1/2-س | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-2 3/4 | CFE-2 3/4-س | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-3 | CFE-3-S | 3.000 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 |
CFE-3 1/4 | CFE-3 1/4-س | 3.250 | 1.750 | 1.250 | 1.75 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 |
CFE-3 1/2 | CFE-3 1/2-S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 |
CFE-4 | CFE-4-S | 4 .000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 |
وهي تتألف من حلقة خارجية ذات جدار سميك مُشكلة آليًا ، أو بكرات إبرة أو مجموعات أسطوانية أسطوانية ، أو توجيه قفص أو بكرة إبرة مكملة كاملة ، أو حلقة داخلية أو مسمار ومسامير مانعة للتسرب.
