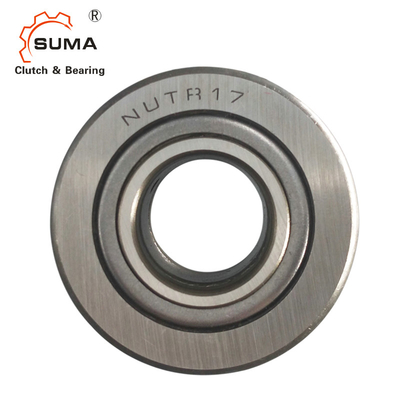

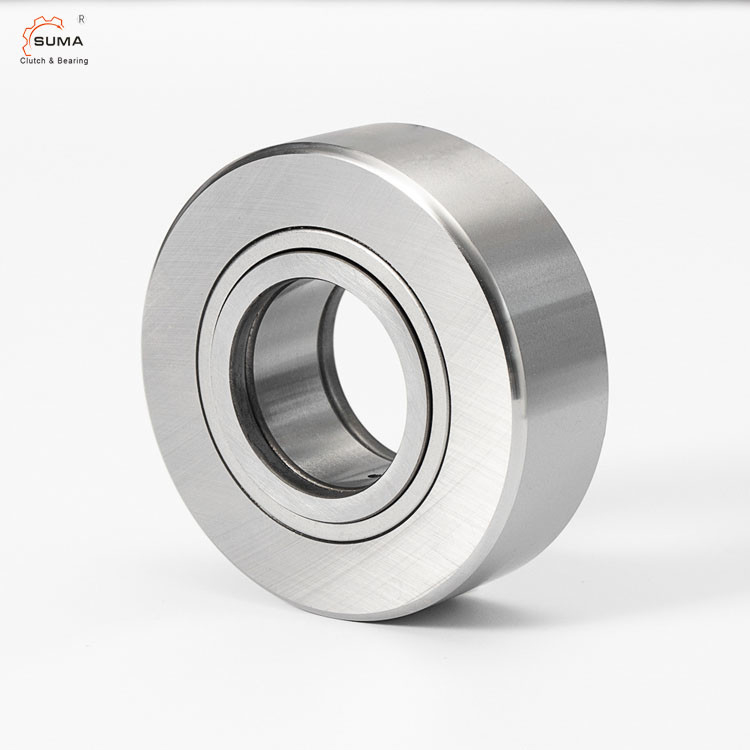

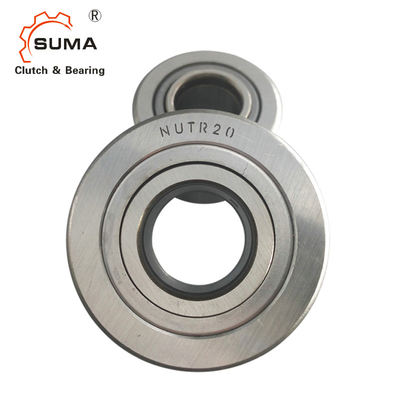

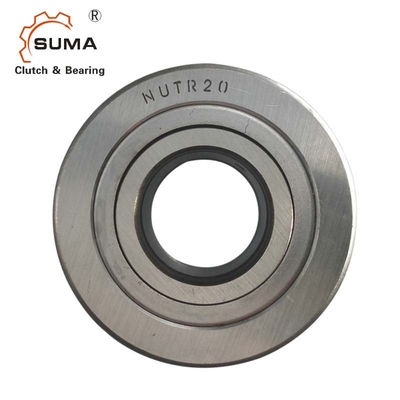

NUTR25 GCr15 محمل أسطواني من نوع نير للخدمة الشاقة
سمات
الأسطوانة الداعمة من طراز NUTR هي محمل أسطواني مزدوج الصف مليء بالإبر.الحلقة الخارجية موجهة بالكتف.
جميع أجزاء المحمل محاطة بغطاء مانع للتسرب مضغوط في الحلقة الخارجية لتشكيل وحدة كاملة.
يشكل غطاء الختم وحلقة حاجز الدفع ختم الغاز عالي الكفاءة.
يمكن لهذا النوع من محمل إبرة الأسطوانة الداعمة من طراز NUTR أن يتحمل الحمل الثقيل.
بسبب الدليل المحوري في الجسم المتداول ، يمكنه تحمل الحمل المحوري للمخزون حتى في السرعة العالية.إذا كان سطح الحلقة الخارجية وجه أسطواني ، فإن تعيين المحمل هو NUYT ... X.
الأبعاد والقدرات
الفتحة ضياء |
تسمية المحمل |
أبعاد الحدود |
تصنيف الحمل الأساسي |
تحديد السرعة |
|||||||||
د | د | ب | ج | د 1 | روبية | يرتفع |
كنوع نير بكرات الجنزير |
||||||
متحرك |
ثابتة |
Cw |
بقرة |
||||||||||
مم | مم | دقيقة | دقيقة | ن | دورة في الدقيقة | ||||||||
35 | نيوتر 15 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 16000 | 18300 | 6500 |
40 | نيوتر 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | نوتر 1542 | 15 | 42 | 19 | 18 | 20 | 0.6 | 0.3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | نوتر 1747 | 17 | 47 | 21 | 20 | 22 | 1 | 0.3 | 24800 | 31000 | 21300 | 28000 | 5500 |
نيوتر 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | نوتر 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0.3 | 39000 | 50000 | 31500 | 41000 | 4200 |
نوتر 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | نوتر 2562 | 25 | 62 | 25 | 24 | 31 | 1 | 0.3 | 43500 | 60000 | 35500 | 50000 | 3400 |
نوتر 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | نوتر 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0.3 | 59000 | 79000 | 48000 | 65000 | 2600 |
نيوتر 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | نيوتر 3580 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 51000 | 72000 | 2100 |
نوتر 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | نوتر 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | 90- نوتر 40 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 66000 | 96000 | 1600 |
نوتر 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | نيوتر 45100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | نيوتر 50110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 76000 | 121000 | 1300 |
