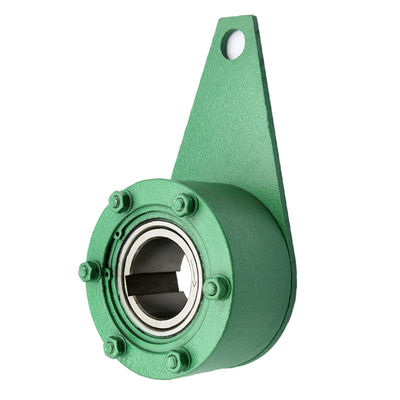

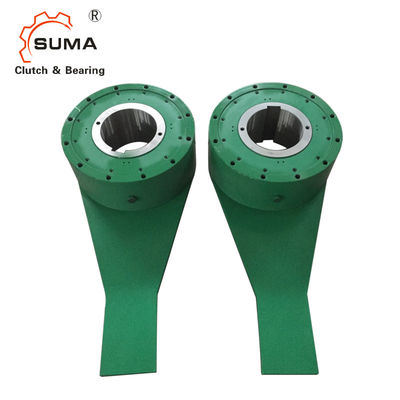

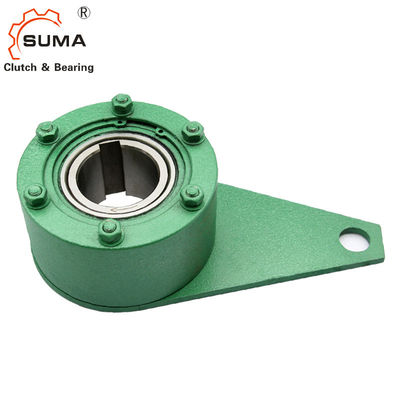

BS75R GCr15 1 اتجاهي 180 دورة في الدقيقة تجاوز القابض
سمات
توفر سلسلة BS-R صيانة تزييت سهلة.
1. أدخل الحلقة على شكل V مسبقًا في عمود الناقل في الاتجاه الصحيح.
2. قم بتثبيت قابض BS Cam بشكل آمن على العمود.قم بتطبيق الضغط فقط على الوجه النهائي للسباق الداخلي
عند إدخال قابض BS Cam على العمود.لا تضرب السباق الداخلي مباشرة بمطرقة أو تضغط
على السباق الخارجي.(راجع الصفحة 13 للتثبيت والاستخدام)
3. ضع مانع التسرب المزود ، على الوجه النهائي للسباق الداخلي والتعبئة ، وقم بتثبيت وحدة BS Cam Clutch إلى
رمح الناقل مع لوحة النهاية.في نفس الوقت ، استخدم حلقة الغلق الموجودة على كل مسمار لمنع تسرب الزيت.
الأبعاد والقدرات
نموذج |
عزم الدوران سعة (N · م) |
تجويف قطر الدائرة يشتمل على |
الأعلى. التجاوز (ص / م) سباق داخلي |
أ |
ب |
ج |
PCD ه |
F |
جي |
ح |
ك |
إل |
م |
ن |
ص |
س |
ص |
BS65R | 1،570 | 40 إلى 65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2450 | من 50 إلى 75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5880 | 60 إلى 85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7840 | 70 إلى 95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10800 | 80 إلى 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15700 | 90 إلى 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
نموذج |
عزم الدوران سعة (N · م) |
تجويف قطر الدائرة يشتمل على |
ادارة سباق |
أ |
ب |
ج |
PCD ه |
F |
جي |
إل |
أنا |
ي |
ص |
ص |
س |
دقيقة |
الأعلى |
BS160R | 24500 | 100 إلى 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 إلى 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
نموذج |
عزم الدوران سعة (N · م) |
تجويف قطر الدائرة يشتمل على |
ادارة سباق |
أ |
ب |
ج |
PCD ه |
F |
جي |
أنا |
إل |
م |
ن |
ا |
ص |
س |
دقيقة |
الأعلى |
BS 220R | 49000 | 150 إلى 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 إلى 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 إلى 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 إلى 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 إلى 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 إلى 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 إلى 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 إلى 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
ملاحظات:
1. يمكن ملل القابض BS-R Cam وفقًا لمواصفاتك ، ولكن يرجى تحديد قطر التجويف مع التسامح والمفتاح
أبعاد.
2. أذرع عزم الدوران اختيارية.الذراع المبينة أعلاه هي فقط للرجوع اليها.إذا لزم الأمر ، يرجى تحديده في طلبك.
التركيب والاقتران
4. بعد تنظيف الجزء الداخلي لخزان الزيت ، ضع المادة المانعة للتسرب على وجه التزاوج لخزان الزيت.ضع الزيت
مقياس المستوى عموديًا (الخط الأحمر أسفل ، والأزرق أعلى) ، للنماذج من BS65R إلى BS200R ؛تركيب خزان الزيت
إلى الوجه النهائي للسباق الخارجي باستخدام البراغي ، بينما بالنسبة للطرازات BS220R وما فوق ، قم بتثبيت خزان الزيت في
داعم الختم باستخدام البراغي.امنع الغبار بعناية من اختراق Cam Clutch أو خزان الزيت.
5. اضغط على الحلقة V المُدخلة مسبقًا بالكامل بحيث يكون وجه غطاء الغبار ملامسًا وثيقًا.
6. في حالة ارتفاع درجة الحرارة المحيطة 40 درجة مئوية وما فوق ، يوصى بضبط الدرع أو السقف وتجنب الاتجاه المباشر
ضوء الشمس لإطالة عمر Cam Clutch.
