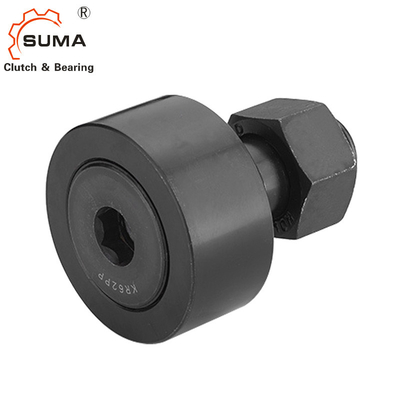

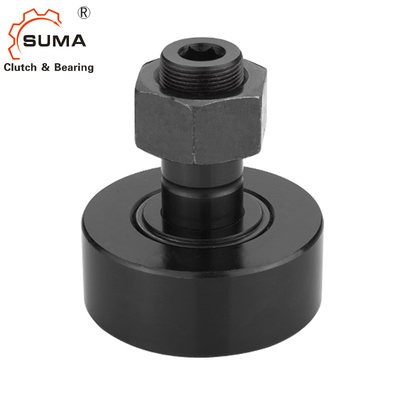

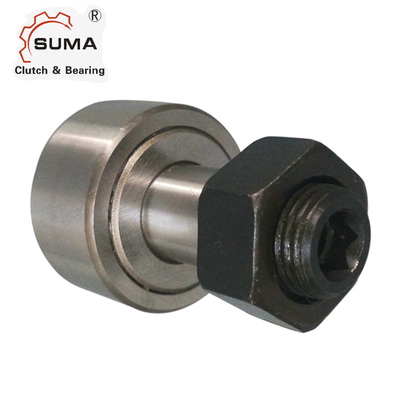

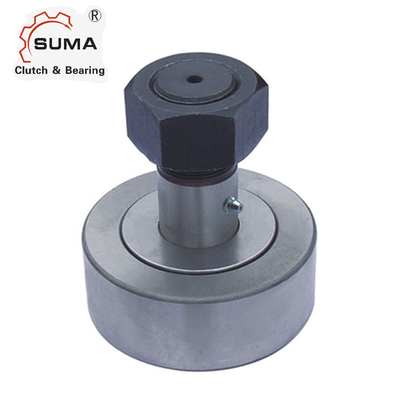

CF-1/2-N-SB متابع حدبة غريب الأطوار عشيق ميتالورجيا
سمات
يحتوي الحلق على جلبة مدفوعة بقطر خارجي غريب الأطوار.
هذا يسمح بإمكانية الضبط أثناء التثبيت للتخلص من أي رد فعل عنيف. النطاق القابل للتعديل لمحمل غريب الأطوار هو ضعف النطاق اللامركزي.
الأبعاد والقدرات
فتح الختم | رقم مختوم | الأسطوانة ديا.(بحث وتطوير) |
أسطوانة العرض (ث) |
عشيق ديا. (SD) |
مسمار Lgth (SL) |
مين ثرد Lgth (TL) |
بخير الخيوط |
لوب فيتينج الحجم (F) |
ريكوم توكي |
ثابتة سعة رطل |
متحرك Cpacity رطل |
CF-1/2-NB | CF-1/2-N-SB | 0.5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
CF-1/2-B | CF-1/2-SB | 0.5 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-9/16-B | CF-9/16-SB | 0.5625 | 0.375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-5/8-NB | CF-5/8-N-SB | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1 / 4-28 | 35 | 1065 | 930 | |
CF-5/8-ب | CF-5/8-SB | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1 / 4-28 | 35 | 1215 | 955 | |
CF-11/16-ب | CF-11/16-SB | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1 / 4-28 | 95 | 1215 | 955 | |
CF-3/4-ب | CF-3/4-SB | 0.75 | 0.5 | 0.375 | 7/8 | 3/8 | 3 / 8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-ب | CF-7/8-SB | 0.875 | 0.5 | 0.375 | 7/8 | 3/8 | 3 / 8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1-ب | CF-1-SB | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7 / 16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-ب | CF-1 1/8-SB | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7 / 16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4-ب | CF-1 1/4-SB | 1.25 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-ب | CF-1 3/8-SB | 1.375 | 0.75 | 0.5 | 1 1/4 | 5/8 | 1 / 2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2-ب | CF-1 1/2-SB | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5 / 8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-ب | CF-1 5/8-SB | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5 / 8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4-ب | CF-1 3/4-SB | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-ب | CF-1 7/8-SB | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3 / 4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2-ب | CF-2-SB | 2 | 1.25 | 0.875 | 2 | 1 | 7 / 8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-ب | CF-2 1/4-SB | 2.25 | 1.25 | 0.875 | 2 | 1 | 7 / 8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-ب | CF-2 3/4-SB | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
CF-3-ب | CF-3-SB | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-ب | CF-3 1/4-SB | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1 / 4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2-ب | CF-3 1/2-SB | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4-ب | CF-4-SB | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 | 5000 | 44770 | 2998 |
