| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | RCB061014 |

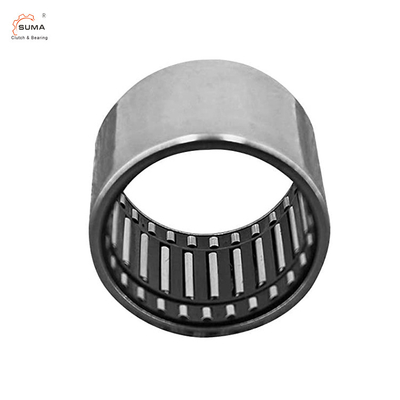

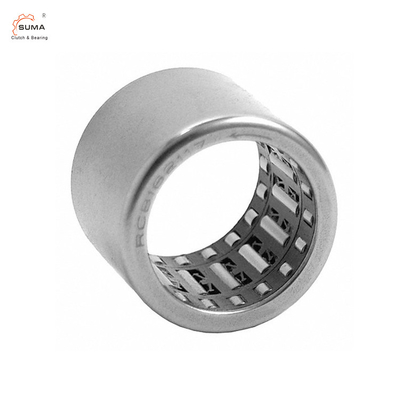

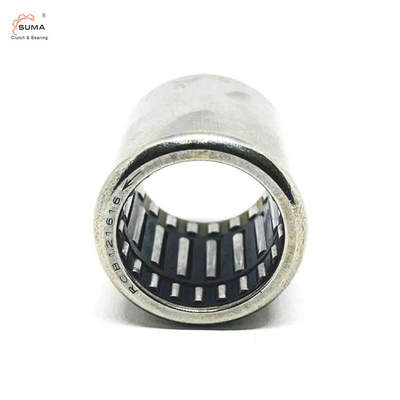

RCB061014 طريقة واحدة إبرة أسطواني
البيانات الفنية
العنصر: RC RCB One WAy إبرة محامل
المواد: GCr15 / ST14 / الفولاذ المقاوم للصدأ
نطاق التجويف الداخلي: 6.35-25.4mm
نطاق التجويف الخارجي: 11.112-33.338mm
نطاق الارتفاع: 12.7-26.99 ملم
نطاق عزم الدوران: 1.9-45 نيوتن متر
العبوة: حزمة لفة + علبة كرتون
الأبعاد والقدرات
| FC ، FCB | RC ، RCB | ||||||||||
| 轴承 型号 تحمل | 近似 重量 الكتلة تقريبًا |
主要 尺寸 تعيين |
轴承 型号 تحمل التسمية | 近似 重量 الكتلة تقريبًا |
主要 尺寸 تعيين |
||||||
| مهاجم | د | ج | 转动 力矩 Torgue Ma | مهاجم | د | ج | 转动 力矩 Torgue Ma | ||||
| ز | مم | نانومتر | ز | مم | نانومتر | ||||||
| FC4K | 1 | 4 | 8 | 6 | 0.34 | RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6 | 3 | 6 | 10 | 12 | 1.76 | RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
| FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FC8 | 4 | 8 | 14 | 12 | 5.3 | RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
| FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
| FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
| FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
| FC20 | 17 | 20 | 26 | 16 | 28.5 | RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
| FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
| FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
| FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB16 | 22 | 22 | 22 | 26 | 20.5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
| FCB20 | 27 | 26 | 26 | 26 | 28.5 | RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
| FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
| FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
هذهRCBينقل الكوب المسحوب ذو الاتجاه الواحد محامل الإبرة ومجموعة المحامل مع قفص القابض البلاستيكي عزم الدوران بين العمود والمبيت في اتجاه واحد ويسمح بالتجاوز الحر في الاتجاه المعاكس.
يحتوي على محمل أسطواني على كل طرف من طرفي القابض لدعم الأحمال الشعاعية ، وقذيفة فولاذية خارجية مسحوبة توفر مقطعًا عرضيًا صغيرًا للاستخدام في المساحات المحدودة.
يعمل الغلاف الخارجي كطريق سباق للقابض وبكرات المحمل ، ويحتوي القابض على قفص بوليمر راتنج الأسيتيل مع نوابض أوراق متكاملة للتشغيل في درجات حرارة تصل إلى 200 درجة فهرنهايت (90 درجة مئوية).
البكرات مصنوعة من فولاذ الكروم عالي الكربون المتصلب من أجل تحمل الحرارة والمتانة ، وتأتي المجموعة معبأة بشحم صابون الليثيوم.
يتم استخدام القابض الأسطواني بإبرة الكوب المسحوب وتجميع المحامل في العديد من التطبيقات ، مثل المعدات الرياضية ، وموزعات المناشف الورقية ، والآلات المكتبية ، والأجهزة ، وغيرها.
