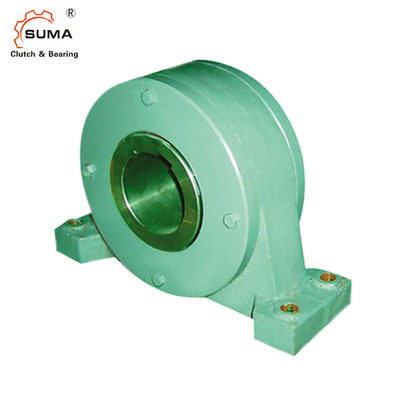

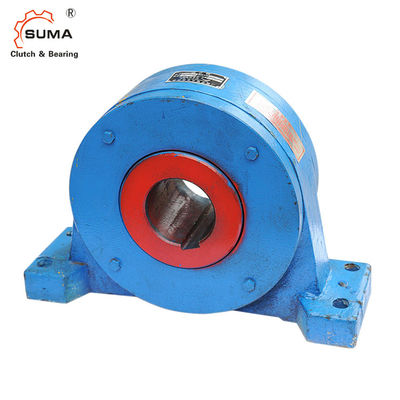

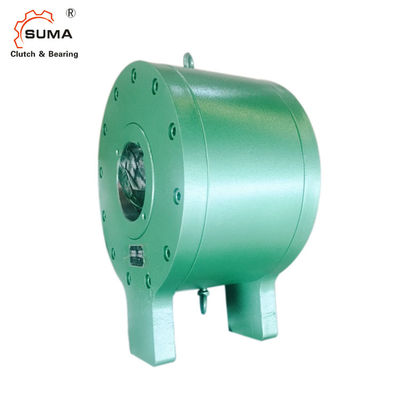

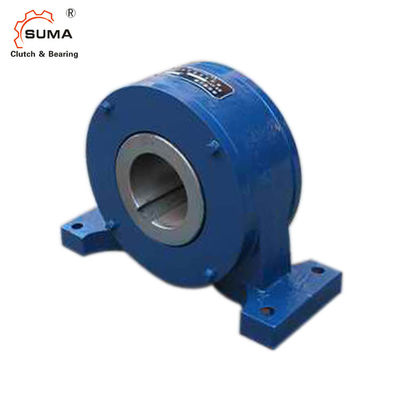

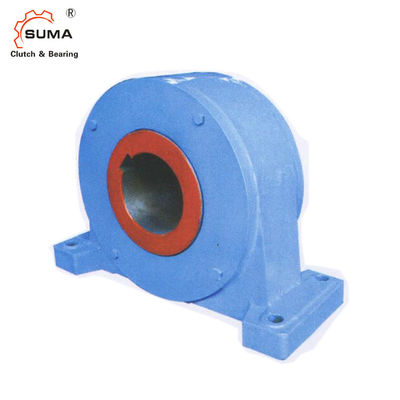

DTIIN1-9 المخفض عجلة حرة Sprag Backstop Bearing
ميزة
القابض الخلفي GN ، DTIIN1 هو نوع من السرعة المنخفضة لجهاز التوصيل من نوع الأسطوانة ، غالبًا مع المخفض ،مستعمل في
يحتاج ناقل الحزام والرافعة والأسطوانة الكهربائية وغيرها إلى جهاز عدم الإرجاع.
عدم العودة بسرعة ، مسافة عكسية صغيرة ، عمر طويل ، يمكن أن تصمد أمام عزم الدوران.
البيانات الفنية
بند | DTIIN1-9 |
مادة | GCr15 |
تتحمل ديا. | 90 ملم |
ديا الخارجي. | 310 ملم |
عرض | 140 ملم |
قدرة عزم الدوران | 6.77 كيلو نيوتن متر |
وزن | 92.8 كجم |
طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
البعد والقدرة
يكتب | عزم الدوران سعة KN.m |
تجويف قطر الدائرة درهم 7 |
ب | ب 1 | B2 | ج | إل | C1 | ح | H1 | س | bxt | د 1 | وزن (كلغ) |
مُستَحسَن مخفض مناسب |
DTIIN1-9 | 6.77 | 90 | 140 | 140 | 175 | 400 | 450 | 90 | 160 | 310 | 48 | 25 × 5.4 | ɸ21 | 92.8 | DCY200 |
DTIIN1-10 | 6.77 | 100 | 28 × 6.4 | 91.2 | DCY224 | ||||||||||
DTIIN1-11 | 6.77 | 110 | 28 × 6.4 | 89.4 | DCY250 DBY250 |
||||||||||
DTIIN1-12 | 13.7 | 120 | 170 | 170 | 160 | 430 | 480 | 120 | 175 | 340 | 32 × 7.4 | 123.0 | DCY280 DBY280 |
||
DTIIN1-14 | 22.8 | 140 | 230 | 230 | 220 | 510 | 580 | 170 | 215 | 420 | 53 | 36 × 8.4 | ɸ26 | 192.0 | DCY315 DBY315 |
صورة
