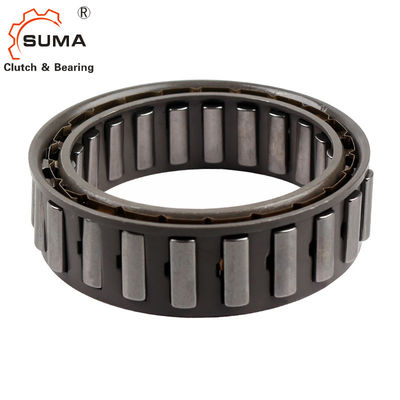

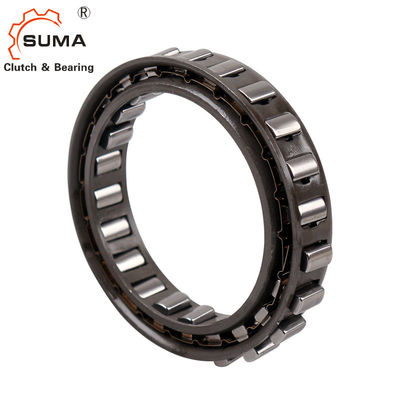

BW-13231 GCr15 محمل القابض بطرد مركزي ذو اتجاه واحد
Sprag الإقلاع X
تم تجهيز FXN بعجلات حرة داخلية بخاصية رفع الرشاش X. يتم استخدام أداة رفع الرشاش X للتوقفات الخلفية وتجاوز القوابض ، شريطة أن تدور الحلقة الداخلية بسرعة عالية أثناء التشغيل الحر وتزود بقوابض اجتياح يتم إجراء عملية القيادة بسرعة منخفضة.في عملية التدوير الحر ، تتسبب قوة الطرد المركزي FC في انطلاق الرشاش من المسار الخارجي.في حالة التشغيل هذه ، تعمل العجلة الحرة بدون تآكل ، أي مع عمر خدمة غير محدود.
يوضح الشكل 76-2 عجلة حرة مع رفع الرشاش X في عملية حرة.تدور الحشائش ، التي يتم دعمها في قفص متصل بالحلقة الداخلية ، مع الحلقة الداخلية.إن قوة الطرد المركزي FC التي يتم تطبيقها في مركز الثقل S من الرشاش تقوم بتدوير عقارب الرشاش وتستند على حلقة دعم القفص.ينتج عن هذا فجوة بين sprag والمسار الخارجي ؛تعمل العجلة الحرة بدون اتصال.إذا انخفضت سرعة الحلقة الداخلية إلى الحد الذي يكون فيه تأثير قوة الطرد المركزي على الرشاش أقل من تأثير قوة الزنبرك FF ، فإن الرشاش يستقر مرة أخرى على الحلقة الخارجية وتكون العجلة الحرة جاهزة للقفل (الشكل 76-3 ).إذا تم استخدامه كقابض تجاوز ، يجب ألا تتجاوز سرعة القيادة 40٪ من سرعة الإقلاع.
البعد والقدرة
| يكتب | قطر رمح داخلي | قطر العمود الخارجي | الحد الأقصى للعرض | تصنيف عزم الدوران | ||
| دي | Sprag الفضاء | دي | Sprag الفضاء | ب | نانومتر (كجم ق-م) | |
| X-133818T | 20.345 | +0.008 - 0.005 | 37.008 |
+0.008 -0.005 |
10.0 | 49 (5.0) |
| X-134939 | 22.225 | - | 38.887 | ± 0.013 | 10.0 | 75 (7.6) |
|
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14.2) 233 (23.8) |
| إكس -135052 | 31.881 | - | 48.548 | - | 13.5 | 154 (15.7) |
| X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18.9) 309 (31.5) |
|
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
| X-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
| X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
| BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) |
| X-135041 | 44.450 | - | 61.112 | 一 | 13.5 | 226 (23.0) |
| X-135349 | 47.325 | - | 63.987 | - | 13.5 | 343 (35.0) |
| إكس -135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
| X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
|
يكتب د |
قطر إينسايد
|
القطر الخارجي
|
رقم ال سبراغس |
اتجاه | تعيين | الأجزاء المساعدة |
وزن
|
|
| (ز) | ||||||||
| X-133818T | 15.8 | 47.5 | 10 | د | ج | 1 | تي | 30 |
| X-134939 | 17.2 | 50.1 | 12 | د | ج | 1 | تي | 35 |
| BWC-13219A | 21.5 | 56.9 | 14 | ه | نسخة | 1 | تي | 60 |
| BW-13252 | ه | ج | 1 | تي | 90 | |||
| إكس -135052 | 24.6 | 62.0 | 16 | د | ج | 1 | CL | 65 |
| X-135014 | 18 | ه | ج | 1 | CL | 65 | ||
| X-133399 | 28.9 | 69.1 | 18 | ه | ج | 1 | 90 | |
| BW-13161 | ه | ج | 1 | 75 | ||||
| BWC-13230 | 29.5 | 70.1 | 18 | د | نسخة | 1 | T.ST | 90 |
| X-135005 | 30.9 | 70.7 | 18 | د | ج | 1 | CL.ST | 110 |
| X-133400 | 32.4 | 71.5 | 18 | ه | ج | 1 | 135 | |
| BW-13244 | 14 | د | ج | 1 | CL.ST | 75 | ||
| إكس -135067 | 33.0 | 72.5 | 18 | د | ج | 1 | تي | 105 |
| X-135041 | 35.5 | 76.4 | 20 | ه | ج | EB.CL | 100 | |
| X-135349 | 37.9 | 80.0 | 22 | د | ج | 1 | 90 | |
| إكس -135036 | 37.9 | 80.1 | 22 | ه | ج | 1 | CL.ST | 150 |
| X-134398 | 39.7 | 83.0 | 22 | د | ج | 1 | CL.ST | 135 |
| يكتب | قطر رمح داخلي | قطر العمود الخارجي | الحد الأقصى للعرض | تصنيف عزم الدوران | ||
| دي | Sprag الفضاء | دي | Sprag الفضاء | ب | NM (كجم ق.م) | |
| x-135006 | 54.572 | + 0.008-0.005 | 71.211 | ± 0.013 | 20.5 | 799 (81.5) |
| BW-13231 |
54.765 |
- |
71.427 |
- |
13.5 | 402 (41.0) |
| BW-13214 | 15.9 | 363 (37.0) | ||||
| BW-13167 | 15.9 | 569 (58.0) | ||||
| BW-13209 |
57.760 |
- |
74.427 |
- |
13.5 | 554 (56.5) |
| BWC-13239B | 15.9 | 711 (72.5) | ||||
| BW-13238 | 21.0 | 1050 (107) | ||||
| X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
| BW-13243 |
72.217 |
- |
88.882 |
-
|
13.5 | 637 (65.0) |
| BWC-13168 | 21.0 | 1510 (154) | ||||
| BWC-13229 | 21.6 | 1325 (135) | ||||
| BW-13255 | 26.7 | 1920 (196) | ||||
| X-133614C | 83.596 | ± 0.013 | 102.555 | - | 25.4 | 3040 (310) |
| X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
| BWC-13251 |
103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
| BWC-13261 | 15.4 | 1580 (161) | ||||
| X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
| X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
|
يكتب د |
قطر إينسايد د |
القطر الخارجي د |
عدد sprags | اتجاه | تعيين | الأجزاء المساعدة |
وزن (ز) |
|
| X-135006 | 43.6 | 89.1 | 24 | د | ج | 1 | CL.ST | 60 |
| BW -13231 | 20 | د | ج | 1 | T.ST | 95 | ||
| BW-13214 | 43.8 | 89.3 | 14 | د | ج | 1 | T.ST | 105 |
| BW-13167 | 22 | ه | ج | 1 | 120 | |||
| BW-13209 | 26 | د | ج | 1 | T.ST | 105 | ||
| BWC-13239B | 46.2 | 93.1 | 26 | د | نسخة | 1 | CL.ST | 125 |
| BW-13238 | 26 | ه | ج | 1 | 175 | |||
| X-133401 | 47.6 | 95.3 | 26 | ه | ج | 1 | 220 | |
| BW-13243 | 24 | د | ج | 1 | CL.ST | 120 | ||
|
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
ه ه |
نسخة نسخة |
1 | إب |
210 190 |
| BW-13255 | 30 | د | ج | 1 | CL.ST | 255 | ||
| • X-133614C | 66.7 | 128 | 34 | ه | ج | 1 | CL. | 350 |
| X-133402 | 68.6 | 131 | 34 | ه | ج | 1 | 350 | |
| BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
د د |
نسخة نسخة |
1 |
CL.ST CL.ST |
180 200 |
| X-133639 | 82.5 | 153 | 40 | ه | ج | 1 | CL.ST | 410 |
| X-133403 | 99.1 | 179 | 44 | ه | ج | 1 | 480 |
