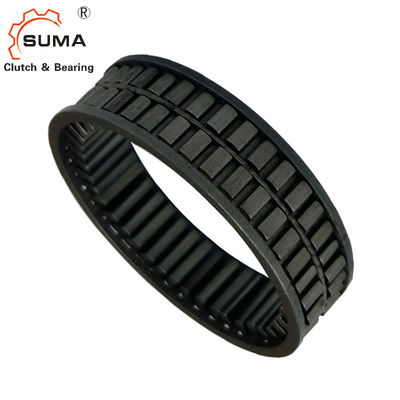

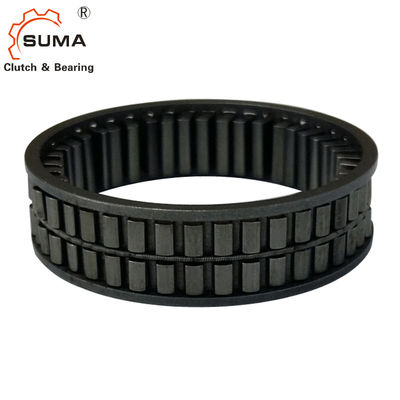

15 * 23 * 11 مم FE423Z Steel GCr15 Sprag طريقة واحدة مخلب محامل مخصصة الحجم
سمات
تتوفر أيضًا براثن عجلة حرة من نوع Sprag مع قفص بلاستيكي في تصميمها القياسي كتصميم خاص مع قفص فولاذي عند الطلب.
يتم توزيع الفراغات بشكل متساوٍ حول محيط قفص عنصر الإدراج.
لا يتلامس قفص عنصر الإدخال مع الأجناس الداخلية أو الخارجية ؛يظل خاليًا تمامًا من التحميل تحت أي تطبيق.
درجة حرارة التشغيل:
تصنيف درجة الحرارة المذكور هو لقفص مصبوب بالحقن.أقصى تقدير لدرجة الحرارة هو 170 درجة مئوية للقفص الصلب.
القفص الصلب: ماكس.170 درجة
قفص بلاستيك: حد أقصى.140 درجة
البيانات الفنية
نموذج | FE423Z FE423Z2 |
عزم الدوران (نانومتر) | 62 |
سرعة التجاوز (دورة في الدقيقة) | 9200 |
حجم السباق الداخلي (مم) | 15 |
حجم السباق الخارجي (مم) | 23 |
سمك (مم) | 11 |
الوزن (كجم) | 0.009 |
الأبعاد والقدرات
أسطورة الرسم:
d = القطر الداخلي D = القطر الخارجي W = العرض T = عزم الدوران n = سرعة الدوران
تعيين |
د [مم] |
د [مم] |
دبليو [مم] |
تنوم [نيوتن متر] |
nmax [دورة في الدقيقة] |
وزن [كلغ] |
رقم الصنف. |
FE 412 زد | 4 | 12 | 12 | 4 | 27000 | 0.003 | 300393 |
FE 416 زد | 8 | 16 | 12 | 16 | 19200 | 0.006 | 300400 |
FE 420 ز | 12 | 20 | 12 | 35 | 12500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10100 | 0.008 | 300405 |
FE 423 زد | 15 | 23 | 12 | 62 | 9،200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6300 | 0.014 | 300435 |
FE 432 زد | 24 | 32 | 12 | 117 | 5900 | 0.016 | 300439 |
FE 433 زد | 25 | 33 | 12 | 128 | 6000 | 0.016 | 300445 |
FE 435 زد | 27 | 35 | 12 | 143 | 5100 | 0.017 | 300448 |
FE 437 زد | 29 | 37 | 12 | 154 | 4800 | 0.018 | 300455 |
FE 438 زد | 30 | 38 | 12 | 166 | 4900 | 0.019 | 300460 |
FE 442 زد | 34 | 42 | 12 | 198 | 4400 | 0.018 | 300463 |
FE 443 زد | 35 | 43 | 12 | 207 | 4300 | 0.022 | 300469 |
FE 448 زد | 40 | 48 | 12 | 248 | 4200 | 0.024 | 300478 |
FE 453 زد | 45 | 53 | 12 | 293 | 3400 | 0.022 | 300482 |
FE 455 زد | 47 | 55 | 12 | 313 | 3300 | 0.026 | 300487 |
FE 458 زد | 50 | 58 | 12 | 344 | 3100 | 0.029 | 300489 |
FE 459 زد | 51 | 59 | 12 | 353 | 3000 | 0.030 | 300494 |
FE 463 زد | 55 | 63 | 12 | 393 | 2900 | 0.032 | 300497 |
FE 468 زد | 60 | 68 | 12 | 444 | 2700 | 0.034 | 300501 |
FE 470 زد | 62 | 70 | 12 | 465 | 2600 | 0.035 | 300505 |
FE 473 زد | 65 | 73 | 12 | 495 | 2500 | 0.037 | 300508 |
FE 478 زد | 70 | 78 | 12 | 548 | 2600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2100 | 0.045 | 300514 |
FE 508 زد | 100 | 108 | 12 | 889 | 1700 | 0.055 | 300519 |
FE 528 زد | 120 | 128 | 12 | 1،127 | 1300 | 0.066 | 300522 |
FE 648 زد | 240 | 248 | 12 | 2673 | 800 | 0.131 | 300524 |
تعيين |
د [مم] |
د [مم] |
دبليو [مم] |
تنوم [نيوتن متر] |
nmax [دورة في الدقيقة] |
وزن [كلغ] |
رقم الصنف. |
FE 410 Z2 | 2 | 10 | 7 | 0،6 | 52600 | 0.001 | 300390 |
FE 412 Z2.0 | 4 | 12 | 7 | 2،5 | 40900 | 0.002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34900 | 0.003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31،200 | 0.003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27200 | 0.004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18900 | 0.005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13200 | 0.006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13200 | 0.006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10600 | 0.007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9700 | 0.008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5400 | 0.012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5600 | 0.013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5،500 | 0.014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4400 | 0.016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4400 | 0.017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3700 | 0.019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3500 | 0.020 | 300502 |
