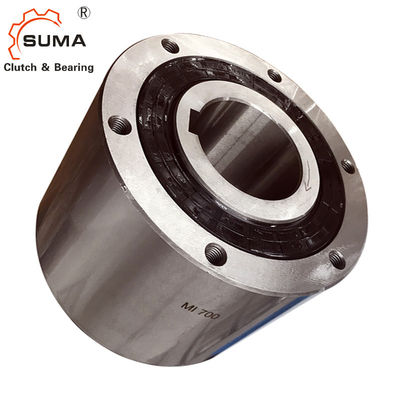

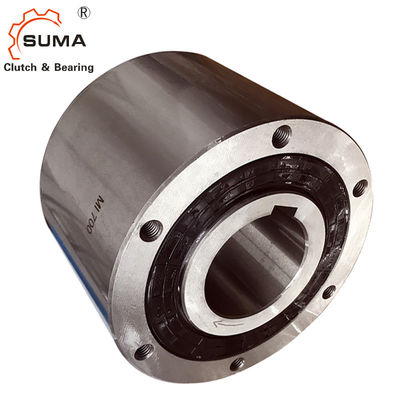

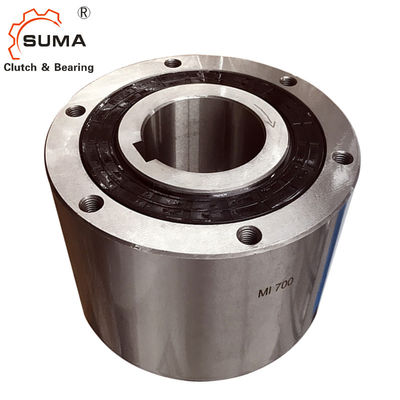

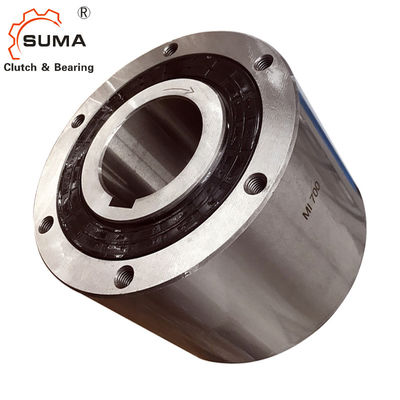

MI 20S 300RPM قابض ذو عجلة حرة من طريقة واحدة باكستوب كام
سمات
1. تستخدم الكاميرات المعالجة بشكل خاص لتحقيق أفضل
ارتداء المقاومة.
2. محرك التغذية لآلات صنع الأكياس أو
آلات اللف
البيانات الفنية
بند | MI20S |
دقة | ص 6 |
يكتب | كام |
حجم التجويف (مم) | 20 |
العرق الخارجي (مم) | 80 |
عزم الدوران (KN) | 43.1 |
الأعلى.اجتياح السباق الداخلي (دورة / دقيقة) | 300 |
سحب عزم الدوران (نانومتر) | 0.29 |
الوزن (كجم) | 1.9 |
طَرد | صندوق كرتوني / صندوق خشبي |
موعد التسليم | 7-10 أيام بعد تأكيد الطلب |
شروط الدفع | L / C ، T / T ، D / P ، D / A ، ويسترن يونيون |
الأبعاد والقدرات
نموذج | عزم الدوران سعة (نانومتر) |
الأعلى. الفهرسة (دورة / دقيقة) |
يجر عزم الدوران (نانومتر) |
حجم تجويف | أ | ج | ب | F |
ه (M6) |
نفط (مℓ) |
وزن (كلغ) |
|
ضياء. (H7) |
كيواي | |||||||||||
MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
التركيب والاقتران
1. عند تركيب العجلة المسننة أو التروس على السباق الخارجي ، استخدم البعد الداخلي للسباق الخارجي (البعد E) لعمل شفة متمركزة على العجلة المسننة أو الترس.ثم اربط بإحكام بمسامير ذات قوة شد 10.9 أو أكثر بالفتحات المسننة في السباق الخارجي.التفاوت الموصى به بين الترس المركب وشفة التمركز هو f7.
2. تفاوت العمود الموصي به هو h6 أو h7.
3. استخدم دائمًا مفتاحًا متوازيًا ، ولا تستخدم مفتاحًا مدببًا.اجتماع رئيسي موازي ISO R773 (DIN 6885.1)
موصى به.تأكد من عدم وجود تلاعب جانبي بين المفتاح والمفاتيح.قم بتثبيت لوحة نهاية على وجه السباق الداخلي
4. عند إدخال العمود ، اضغط فقط على وجه السباق الداخلي فقط.
5. انظر "التشحيم والصيانة"في الصفحة 79.
