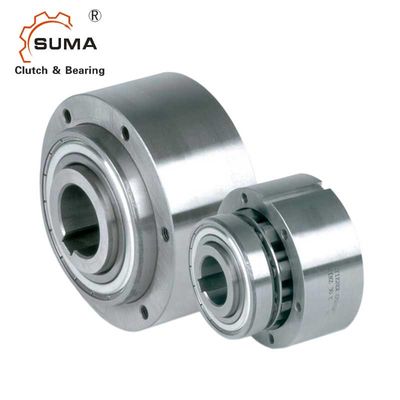

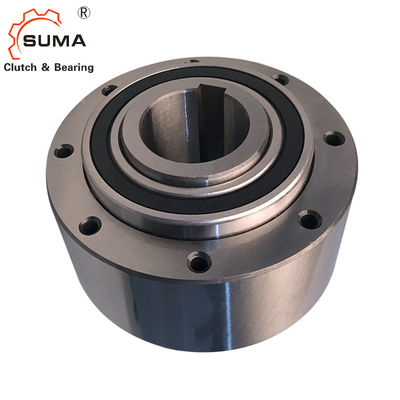

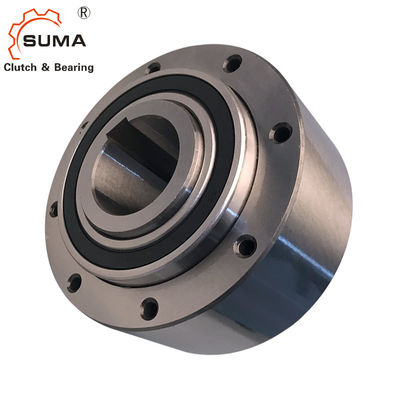

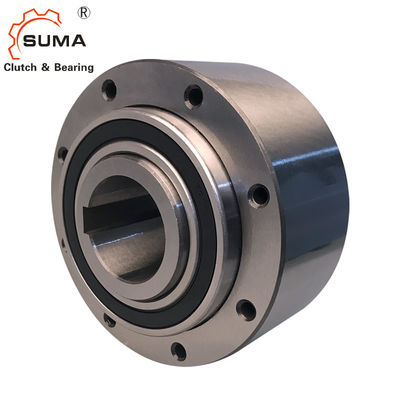

RIZ30 9000RPM عجلات حرة 1 مخلب أسطواني اتجاهي
ميزة
تعتبر أنواع RIZ و RINZ عبارة عن عجلات حرة من نوع Sprag تعمل بالطرد المركزي مع دوران السباق الداخلي.مناسب للتطبيقات الداعمة أو تجاوز تطبيقات القابض.تم تصميم السباق الداخلي فقط للقيادة الحرة.
هذه الوحدات هي جزء من نظام ستيبر المعياري.يتم دعمها باستخدام سلسلة 60 .. محامل ، مشحمة ومزودة بأختام ZZ.يتم تسليم الوحدات كمعيار مشحم مع الشحم وجاهزة للتركيب إما في وضع أفقي أو عمودي.صُممت أنواع RIZ و RINZ لتستخدم مع أغطية سلسلة G.توفر الصفحات التالية مزيدًا من المعلومات المهمة لاستخدام وحدة النوع هذه.
إذا كان سيتم تركيب الوحدة داخل مبيت يتوفر فيه تزييت بالزيت ، فيرجى تحديد النوع RIW و RIWN.أغطية سلسلة F من النوع GFR ، GFRN تستخدم بعد ذلك بدون أختام العمود.
الأبعاد والقدرات
يكتب | مقاس |
|
السرعات |
|
رقم |
|
وزن | ||||
RIZ رينز |
درهم 7 | TKN1) | nmax2) | نيمين 3) | نيماكس 4) | درهم 7 | ض | م 1 | إل | ر | |
[مم] | [نيوتن متر] | [دقيقة -1] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [كلغ] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
ملاحظات
1) T max = 2 & times ؛T KN & raquo ؛راجع صفحة التحديد من 10 إلى 13
2) يجب عدم تجاوز الحد الأقصى المسموح به لسرعة نقل عزم الدوران n كحد أقصى عند نقل عزم الدوران
3) لا ينبغي تقليل هذا الحد الأدنى من سرعة التجاوز المسموح بها في ظل التشغيل المستمر.تخفيض محتمل لهذه السرعة الدنيا عند الطلب
4) تجاوز العرق الداخلي Keyway إلى DIN 6885.1 & raquo ؛الرجوع إلى تعليمات التركيب والصيانة
