FP Complete Freewheel Sprag Clutch طريقة واحدة
  • FP Complete Freewheel Sprag Clutch طريقة واحدة
  • FP Complete Freewheel Sprag Clutch طريقة واحدة
  • FP Complete Freewheel Sprag Clutch طريقة واحدة
  • FP Complete Freewheel Sprag Clutch طريقة واحدة

FP Complete Freewheel Sprag Clutch طريقة واحدة

مكان المنشأ الصين
اسم العلامة التجارية SUMA
إصدار الشهادات ISO SGS
رقم الموديل FP 422M FP 422Z
تفاصيل المنتج
اسم المنتج:
طريقة واحدة مخلب تحمل FP 422M FP 422Z
مادة:
GCr15 تحمل الصلب
قدرة عزم الدوران:
60 نيوتن متر
سرعة الدوران:
10100 دورة في الدقيقة
وحدة الوزن:
0.07 كجم
ضمان:
سنة واحدة
مقاس:
10 * 26 * 27 ملم
OEM:
قبول
تسليط الضوء:

Sprag Clutch طريقة واحدة

,

القابض الكامل Freewheel طريقة واحدة

,

FP Sprag Clutch Bearing

شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
USD30-USD40 PER PIECE
تفاصيل التغليف
صندوق كرتون
وقت التسليم
5-7 أيام
شروط الدفع
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض
1000 قطعة في الشهر
وصف المنتج

             FP Complete Freewheel Sprag Clutch طريقة واحدة

سمات

عرض:27 ملم

درجة حرارة التشغيل:الأعلى.140 درجة مئوية

درجات حرارة أعلى عند الطلب

تشحيم

تزييت الزيت أو الشحوم

سلمت مع الحماية من التآكل.

تعبئة الشحوم الجراحية عند الطلب.

تثبيت

تفاوتات التثبيت

رمح h5 ؛المحور H6

أجزاء التزاوج

تصلب وطحن أجزاء التزاوج ليست ضرورية.قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.

تحمل

يشتمل القابض المجاني على محامل كروية وأسطوانات.دعم المحمل الخارجي الإضافي ليس ضروريًا.

اضغط على الضغط المناسب

يجب عدم تطبيق ضغط الضغط المناسب على الكرات.التثبيت / الإزالة من خلال الحلقة الداخلية فقط.

تحامل الاتجاه

يحدد السهم الموجود على الحلقة الداخلية اتجاه تثبيت الحلقة الداخلية.

عناصر

قابض عجلة حرة
أدخل العنصر * FE 400 M (زنبرك تعرج)



FE 400 Z (زنبرك شد)

+ مجاري المياه تحمل الصلب ، تصلب والأرض
الحلقة الداخلية ضغط مناسب



الطوق الخارجي



ضغط مناسب

+ كروي المدمجة



+ أسطواني



المدمجة

+ تزييت -

متاح مع أي عنصر إدراج القابض عجلة حرة

FE 400 M (زنبرك تعرج) أو FE 400 Z (زنبرك شد).

البيانات الفنية

بند FP 422M FP 422Z
مادة ST14
تتحمل ديا. 10 ملم
ديا الخارجي. 26 ملم
العرض (ب) 27 ملم
قدرة عزم الدوران 60 نيوتن متر
تجاوز الحد من السرعة (السباق الداخلي) 10100 ص / دقيقة
وزن 0.07 كجم
طَرد علبة كرتون أو حسب متطلباتك



الأبعاد والقدرات

FP Complete Freewheel Sprag Clutch طريقة واحدة 0FP Complete Freewheel Sprag Clutch طريقة واحدة 1

أسطورة الرسم:

d = القطر الداخلي D = القطر الخارجي W = العرض T = عزم الدوران n = سرعة الدوران C = سعة الحمولة

تعيين د د دبليو تينوم نالأعلى جدين. جستات وزن رقم الصنف.
[مم] [مم] [مم] [نيوتن متر] [دورة في الدقيقة] [ن] [ن] [كلغ]
FP 422 م 10 26 27 60 10100 6013 4380 0.07 300655
FP 422 زد 10 26 27 53 10100 6013 4380 0.07 300656
FP 427 م 15 31 27 94 7400 7،679 6،397 0.08 300663
FP 427 زد 15 31 27 84 7400 7،679 6،397 0.08 300664
FP 432 م 20 36 27 133 5900 8104 7241 0.10 300669
FP 432 زد 20 36 27 121 5900 8104 7241 0.10 300670
FP 437 م 25 41 27 176 4800 9201 8142 0.12 300673
FP 437 زد 25 41 27 160 4800 9201 8142 0.12 300674
FP 442 م 30 46 27 223 4200 10247 10708 0.14 300679
FP 442 زد 30 46 27 208 4200 10247 10708 0.14 300680
FP 448 م 35 53 27 286 4300 11،642 13،440 0.19 306522
FP 448 زد 35 53 27 262 4300 11،642 13،440 0.19 306523
FP 453 م 40 58 27 343 3400 11.417 13.577 0.21 300683
FP 453 زد 40 58 27 314 3400 11.417 13.577 0.21 300684
FP 463 م 50 68 27 461 2.9 13.07 17.063 0.25 300685
FP 463 زد 50 68 27 428 2.9 13.07 17.063 0.25 300687
FP 473 م 60 78 27 588 2500 14128 19896 0.3 300691
FP 473 زد 60 78 27 543 2500 14128 19896 0.3 300693

يعتمد العزم الاسمي المحدد على صلابة كافية لأجزاء التزاوج.

سرعة الدوران n = سرعة الإدخال المتأصلة للعنصر.

الصور

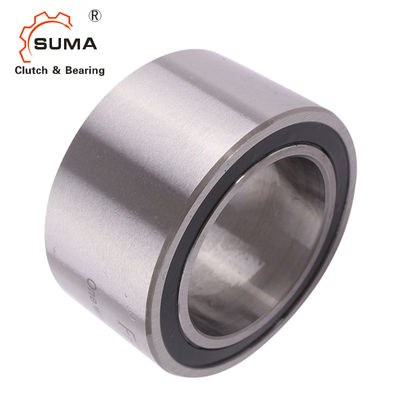

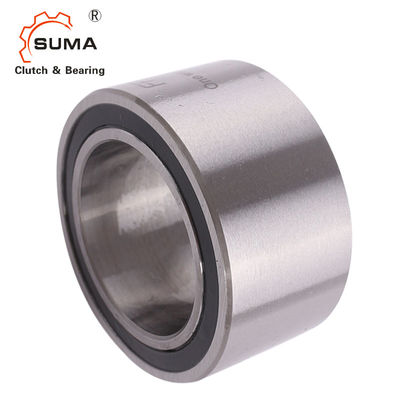

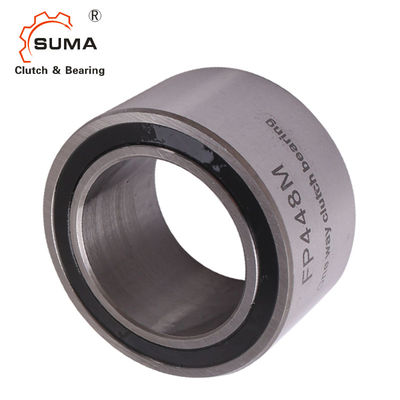

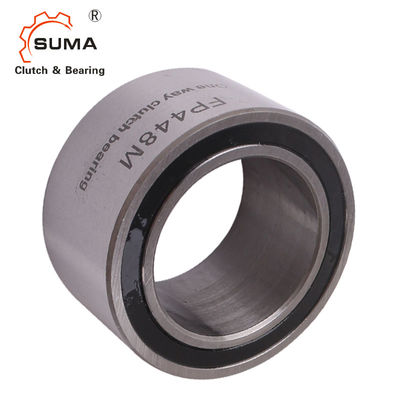

FP Complete Freewheel Sprag Clutch طريقة واحدة 2

FP Complete Freewheel Sprag Clutch طريقة واحدة 3
