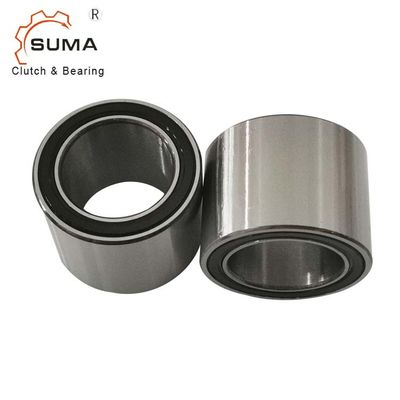

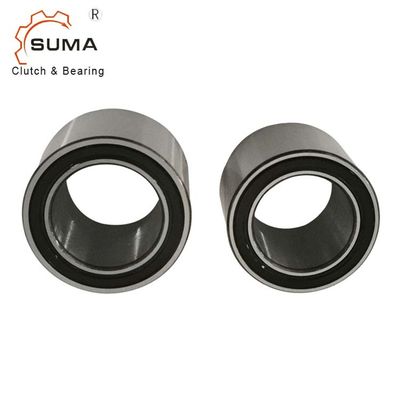

FPD442Z مائل الحزام الناقل Sprag اتجاه واحد مخلب تحمل
سمات
أجزاء التزاوج
تصلب وطحن أجزاء التزاوج ليست ضرورية.قم بتنظيف أجزاء التزاوج الموجودة في المنطقة المجاورة لقابض العجلة الحرة وكذلك حلقات القابض ذات العجلة الحرة (خالية من الشحوم) تمامًا قبل جعل المكبس مناسبًا.
تحمل
يشتمل القابض ذو العجلة الحرة على محامل كروية وبكرات ، ولا يلزم دعم محمل خارجي إضافي.
اضغط على الضغط المناسب
يجب عدم تطبيق ضغط الضغط المناسب على الكرات.
تحامل الاتجاه
يحدد السهم الموجود على الحلقة الداخلية اتجاه تثبيت الحلقة الداخلية.
عرض:34 ملم
درجة حرارة التشغيل:الأعلى.100 درجة مئوية
تشحيم: التشحيم بالزيت مدى الحياة العملية
تفاوتات التثبيت: رمح h5 ؛المحور H6
الأبعاد والقدرات
نموذج | د | د | دبليو | تنوم | nmax | سيدين. | القسطات. | وزن | رقم الصنف. |
[مم] | [مم] | [مم] | [نيوتن متر] | [دورة في الدقيقة] | [ن] | [ن] | [كلغ] | ||
FPD 427 م | 15 | 31 | 34 | 94 | 2000 | 7،679 | 6،397 | 0.09 | 306516 |
FPD 427 ز | 15 | 31 | 34 | 84 | 2000 | 7،679 | 6،397 | 0.09 | 306517 |
FPD 432 م | 20 | 36 | 34 | 133 | 1800 | 8104 | 7241 | 0.12 | 306518 |
FPD 432 زد | 20 | 36 | 34 | 121 | 1800 | 8104 | 7241 | 0.12 | 306519 |
FPD 437 م | 25 | 41 | 34 | 176 | 1700 | 9201 | 8142 | 0.15 | 306520 |
FPD 437 زد | 25 | 41 | 34 | 160 | 1700 | 9201 | 8142 | 0.15 | 306521 |
FPD 442 م | 30 | 46 | 34 | 223 | 1500 | 10247 | 10708 | 0.18 | 300696 |
FPD 442 زد | 30 | 46 | 34 | 208 | 1500 | 10247 | 10708 | 0.18 | 300697 |
FPD 448 م | 35 | 53 | 34 | 286 | 1300 | 11،642 | 13،440 | 0.23 | 306524 |
FPD 448 زد | 35 | 53 | 34 | 262 | 1300 | 11،642 | 13،440 | 0.23 | 306525 |
FPD 453 م | 40 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.26 | 300702 |
FPD 453 زد | 40 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.26 | 300700 |
FPD 463 م | 50 | 68 | 34 | 461 | 1100 | 13070 | 17،063 | 0.34 | 306534 |
FPD 463 زد | 50 | 68 | 34 | 428 | 1100 | 13070 | 17،063 | 0.34 | 306535 |
FPD 473 م | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0.41 | 306536 |
FPD 473 زد | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0.41 | 306537 |
