| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | ISO SGS |
| رقم الموديل | CKF-A35110 |

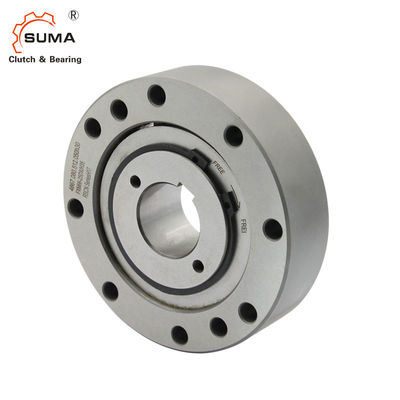

CKF-A35110 40 MM 6000RPM Backstop Sprag One Way Clutch
سمات
CKF-A هو قابض ذو اتجاه واحد من نوع sprag غير المتصل.الحلقة الداخلية مصممة لوظيفة أحادية الاتجاه بدون دعم محمل.يجب تثبيت المحمل لضمان محورية الحلقة الداخلية والحلقة الخارجية عند الاستخدام.
عند استخدامها لغرض منع الانعكاس ، من الضروري التحقق من أن السرعة يجب ألا تقل عن الحد الأدنى للقيمة المسموح بها لتجاوز السرعة ، كما هو موضح في الجدول أدناه.
يستخدم هذا النموذج بشكل أساسي لمنع الانعكاس في ظل ظروف العمل عالية السرعة.يمكن استخدامه أيضًا لقابض التجاوز عالي السرعة وجهاز تبديل محرك إسفين منخفض السرعة.
البيانات الفنية
| بند | CKF-A35110 |
| مادة | GCr15 |
| تتحمل ديا. | 35 ملم |
| ديا الخارجي. | 100 ملم |
| العرض (ب) | 40 ملم |
| قدرة عزم الدوران | 425 نيوتن |
| تجاوز الحد من السرعة (السباق الداخلي) | 6000 ص / دقيقة |
| تجاوز السرعة المحددة (السباق الخارجي) | 740 ص / دقيقة |
| وزن | 2.1 كجم |
| طَرد | علبة كرتون أو حسب متطلباتك |
الأبعاد والقدرات
| يكتب | عزم الدوران نيوتن متر |
التجاوز سرعة محدودة ص / دقيقة |
د [H7] | D [h7] | هـ [H7] | F | جي | ج | ب | أ | ن- د 1 | مليار * تينيسي | وزن [كلغ] |
|
| خارج السباق | سباق داخلي | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6 × 2.8 | 1.50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8 × 3.3 | 1.60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8 × 3.3 | 1.80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10 × 3.3 | 2.10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12 × 3.3 | 2.90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14 × 3.8 | 3.10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14 × 3.8 | 4.70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16 × 4.3 | 5.40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18 × 4.4 | 8.5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20 × 4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22 × 5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25 × 5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28 × 6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32 × 7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36 × 8.4 | 73 |
