| مكان المنشأ | الصين |
| اسم العلامة التجارية | SUMA |
| إصدار الشهادات | SGS ISO |
| رقم الموديل | HF3020 HF3520 |

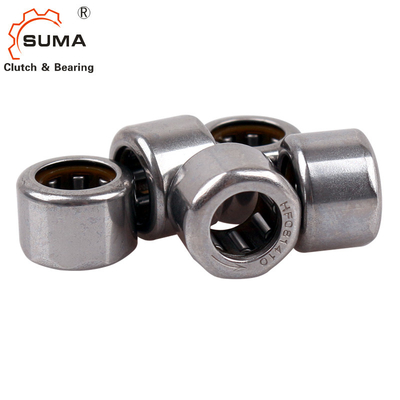

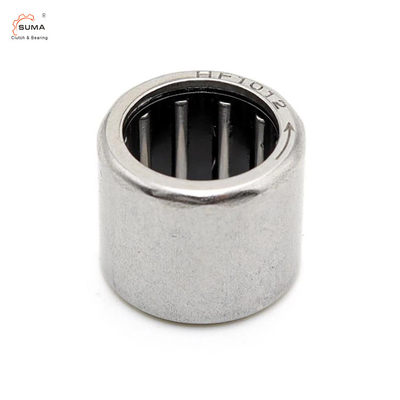

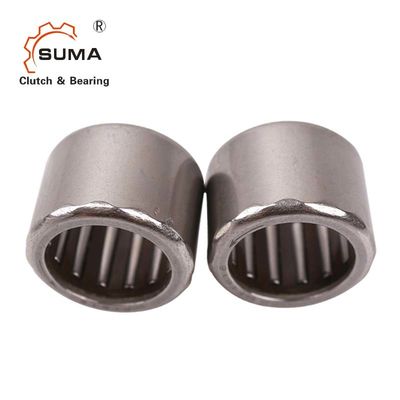

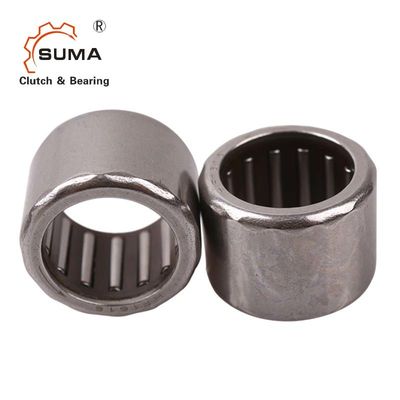

HF3020 HF3520 كأس مسحوب اتجاه واحد إبرة تحمل
البيانات الفنية
إبرة أسطوانية أحادية الاتجاه نوع شل HF3020 HF3020 إبرة أسطوانية نوع شل ، هذا حجم شائع يمكن استخدامه في العديد من التطبيقات التي تستخدم هذا الحجم 30 مم × 37 مم × 20 مم.
| نطاق التجويف الداخلي | 3-35 ملم |
| نطاق التجويف الخارجي | 6.5-42 ملم |
| نطاق ارتفاع | 6-20 ملم |
| نطاق عزم الدوران | 0.2-121 نيوتن متر |
| طَرد | عبوة رول + علبة كرتون |
الأبعاد والقدرات
| قطر رمح | تحمل التسمية | الكتلة تقريبا | أبعاد | عزم الدوران المسموح به | تحديد السرعة |
تعادل مناسبة محامل الكأس |
||||
| رمح ديا. | ديا الخارجي. | سماكة | تدوير شافت دقيقة -1 | تدوير الحلقة الخارجية دقيقة -1 | ||||||
| مم | نوابض بلاستيك | نوابض فولاذية | ز | مم | نانومتر | دورة في الدقيقة | دورة في الدقيقة | |||
| 3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | HK0306TN | |
| 4 | HF0406KF | - | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 | HK0408TN |
| HF0406KFR | - | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | HK0408TN | |
| 6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | HK0608 | |
| HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
| HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | HK0608 | |
| HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
| 8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 | HK0808 |
| HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
| - | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
| - | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | HK081410 | |
| - | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | HK081610 | |
| - | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |
| 10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 |
| HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 | HK1010 | |
| HF101612 | 4.8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
| 12 | - | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
| 14 | - | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 | HK1412 |
| 16 | - | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 | HK1612 |
| 18 | - | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 | HK1812 |
| 20 | - | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 | HK2010 |
| 25 | - | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
| 30 | - | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
| 35 | - | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
