RSBW40 الدلو المصعد مؤخرة العقدة عقدة العنقRSBW.pdf
الخصائص:

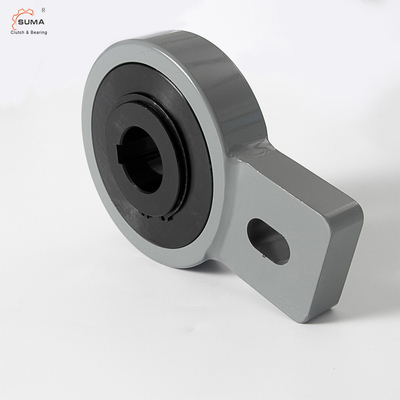

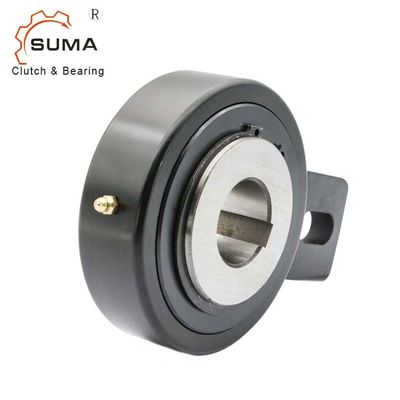

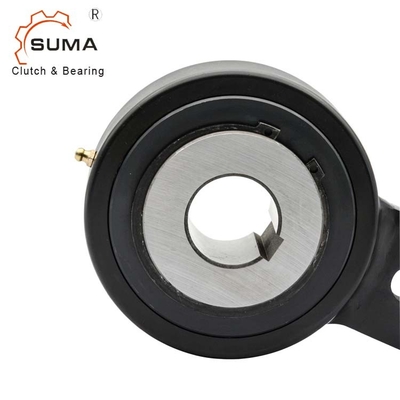

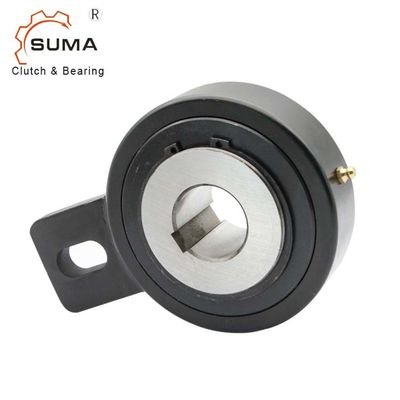

نوع RSBW Backstop Clutch هو عجلة حرة من نوع DC sprag. إنه مكتمل بذاته ، ويقع في مركزه بواسطة محامل بسيطة لسرعات دوران منخفضة ، ويقوم بإغلاقه باستخدام حلقات O محمية بالدرع.
التسليم:
يتم تسليم وحدة عجلة القيادة RSBW المزودة بالدهون جاهزة للتركيب في وضع أفقي أو عمودي.
التطبيق:
يستخدم بشكل رئيسي كوقوف خلفي. يوفر هذا النوع قدرة عالية على عزم الدوران مع الحد الأدنى من متطلبات المساحة.
تستخدم على نطاق واسع على الرافعة الدلو، نظام ناقل، معدات الصيلول الحبوب، الخ
يجد شفرة RSBW ، التي تشتهر بتصميمها المبتكر الذي يضم تجمعاً للمحافظين ذوي القفصين من نوع DC sprag ، تطبيقات متنوعة في مختلف الصناعات.هذا الوقوف الخلفي المتخصص هو ذاتية، يمتاز بذراع خارجية مجتمعة من السباق والعزم الدورانية التي تضم محامل بسيطة مصممة خصيصًا للعمل الفعال عند سرعات دوران منخفضة.دمج حلقات O المحمية بالدرع يعزز قدراتها على الختم.
في التطبيق ، يعمل مشبك RSBW backstop كآلية موثوقة لمنع الدوران العكسي ،مما يجعلها مكونًا حاسمًا في الأنظمة التي يكون فيها نقل عزم الدوران دون انقطاع أمرًا ضروريًاتستفيد الصناعات مثل التصنيع وأنظمة النقل وتوليد الطاقة من قدرة العزم العكسي العالية التي يقدمها هذا الطراز.مما يجعلها خيارًا مثاليًا للتركيبات التي يكون فيها المساحة أمرًا حاسمًا.
سواء كانت حماية المعدات من الأضرار المحتملة الناجمة عن الدوران العكسي أو ضمان تشغيل الآلة بسلاسة،المرفق الخلفي RSBW يقف كشهادة على الهندسة المتطورة وفعاليتها متعددة الاستخدامات في العديد من السيناريوهات الصناعية.
التثبيت:
التصميم يسمح بالتركيب في بيئات صعبة مثل رطوبة عالية أو مناطق رش المياه.يوفر وقف الدوران.
يجب أن يكون الفراغ الشعاعي على هذا المسمار يساوي 1-3٪ من عرض الفتحة. يجب ألا يكون ذراع العزمة والحاويات مضغوطة مسبقاً.
البيانات التقنية
اسم المنتج | المرفق الخلفي للدلو |
النموذج | RSBW40 |
قدرة عزم الدوران | 1295Nm |
سرعات تجاوزية | 300 دقيقة |
القطر الداخلي | 40ملم |
القطر الخارجي | 132ملم |
سمك | 52ملم |
الوزن | 4.6 كجم |
الحزمة | علبة |
شروط الدفع | TT، L/C، D/A، D/P، ويسترن يونيون، باي بال |
وقت التسليم | 7-10 أيام |
الأبعاد والقدرات
النوع | الحجم | السرعات المتجاوزة | الوزن | |||||||||
|
دH7 | TKN1) | nإيماكس | د | L 1 | F | E | ب | ن | (ل) | بH11 | |
[م] | [Nm] | [دقيقة-1] | [م] | [م] | [م] | [م] | [م] | [م] | [م] | [م] | [كيلو] | |
20 | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
25 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 | |
30 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 | |
35M | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 | |
40 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 | |
45 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
50 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
55 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 | |
60 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 | |
70 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 | |
80 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 | |
90 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.8 |
الصور
حزمة من RSBW العصا الخلفية
الأسئلة الشائعة
س:كيف تُحزمين مُشابك الظهر ؟
س:أيمكنني الحصول على عينة (إس بي بي دبليو) ؟
ج: يُنصح بشدة بطلب العينات للتحقق من الجودة.
س:أيمكنك أن تعدني بتسليم طلب "الباكستوب كليبش" في الوقت المحدد؟
